PL3902是一款高性能输出同步降压/升压DC-DC转换器  样品订购

一、产品详情

---

1、产品特征：

• 宽输入电压范围：在升压模式下输入电压通常为4.5V至56V，最大不超过60V，启动后可降至2.5V。在降压模式下输入电压通常为4.5V至96V，最大不超过100V。

• 同步降压/升压操作，实现最高效率并减少热损耗。

• ±1%精度的参考电压，标准值为1.2V。

• 具有恒压（CV）和恒流（CC）工作模式。

• 具有欠压保护（UVLO），输出过压保护(OVP)，过流保护(OCP)，打嗝保护(HICCUP，降压模式下)。

• 可调ILIM外部电阻设置恒流模式限流点。

• 外部电容配置SS软启动时间。

• 外部引脚配置工作模式：突发模式(Burst)、脉冲跳跃模式(Pulse-Skipping)、强制连续模式(FCCM)。

• 外部时钟同步频率(75kHz 到850kHz)。

• 电源状态指示引脚(PGOOD)。

• EXTVCC辅助供电，有效减小芯片工作温度。

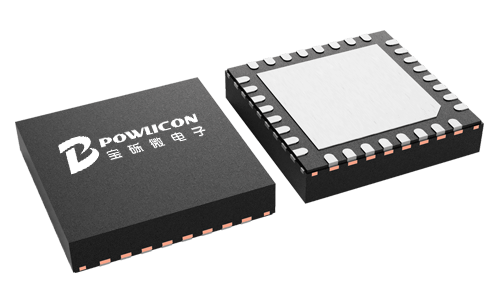

• 采用32引脚4mm × 4mm QFN 封装。

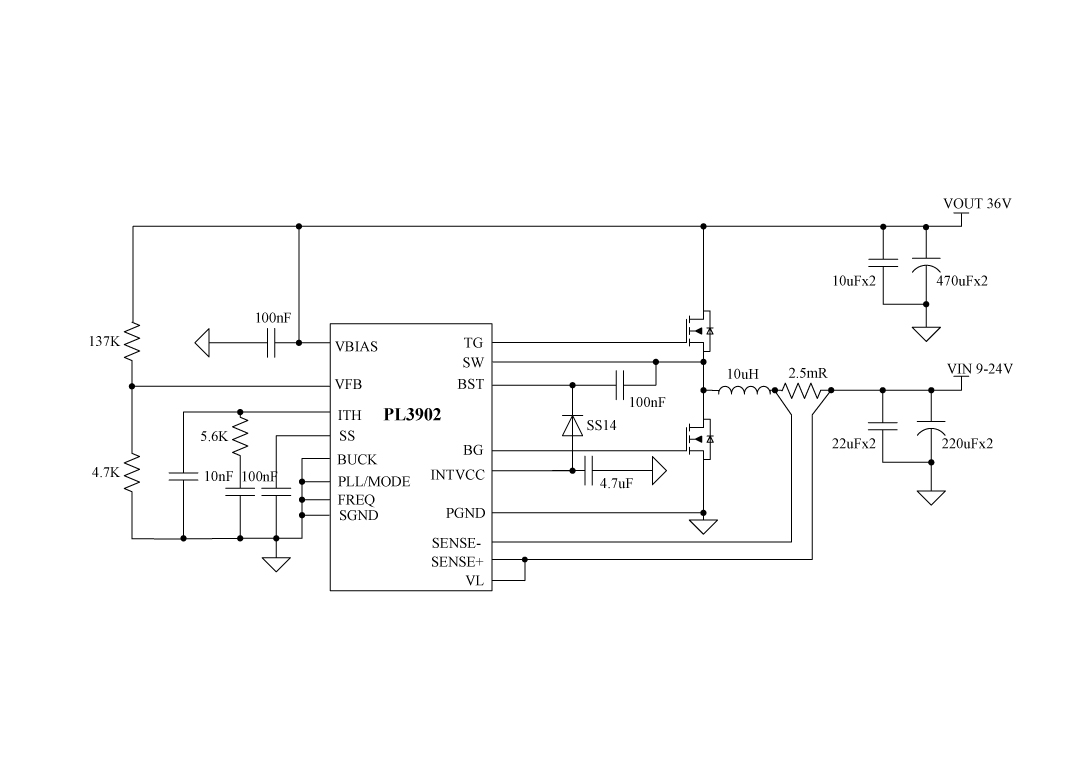

2、应用原理图：

3、产品描述

PL3902 是一款高性能输出同步降压/升压DC-DC 转换器。采用峰值电流模架构，通过功率电阻采样，实 现电流内环工作，提高负载瞬态响应。可驱动两个外部 N沟道功率MOSFET开关交替工作，同步整流提高了效 率，减少了功率损耗，降低了散热要求，使高功率升压 应用成为可能。

在升压模式下输入电压范围为4.5V到60V，输出电压可达96V。在降压模式下输入电压范围为4.5V到96V，输出电压可达56V。宽的输入电源范围涵盖了广泛的系统架构和电池类别。当从转换器的输出或其他辅助电源供电时，PL3902在启动后可以从低至2.5V的输入电源工作。

PL3902 的工作频率可以设定在50kHz 到 900kHz 范围内，或使用内部PLL 同步到外部时钟。 SS 引脚在启动时调节输出电压。MODE 引脚可选择 Burst模式、Pulse-Skipping模式和FCCM模式。

4、典型应用场景

• 消费

• 工业

• 汽车

• 音响

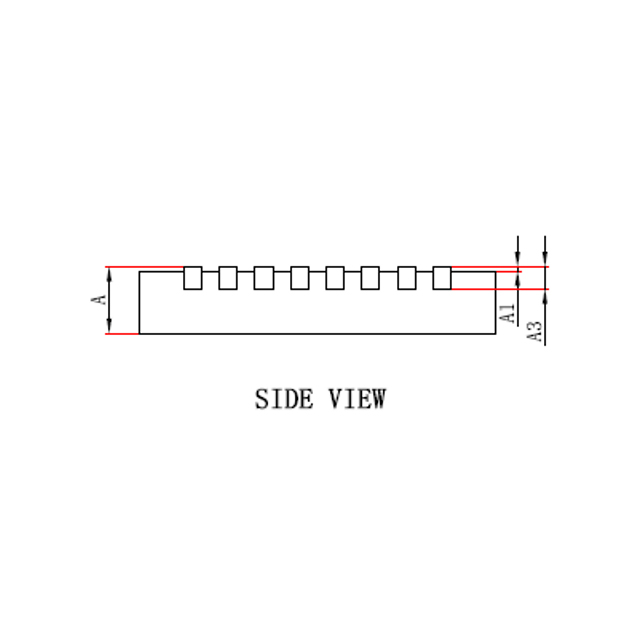

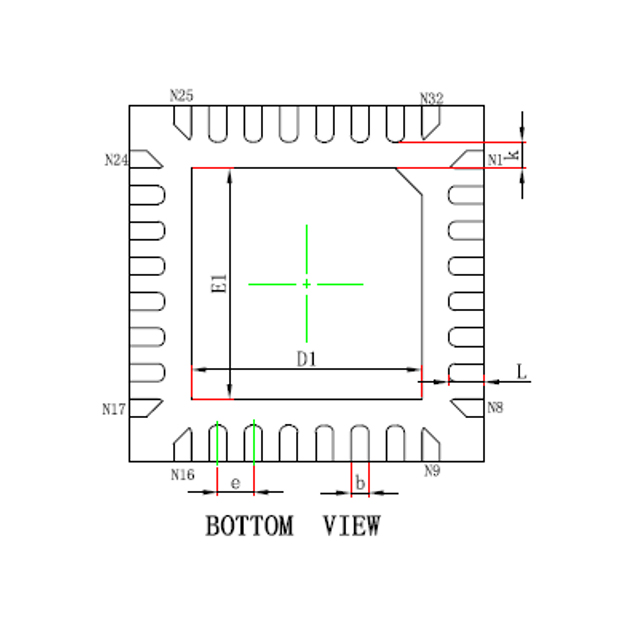

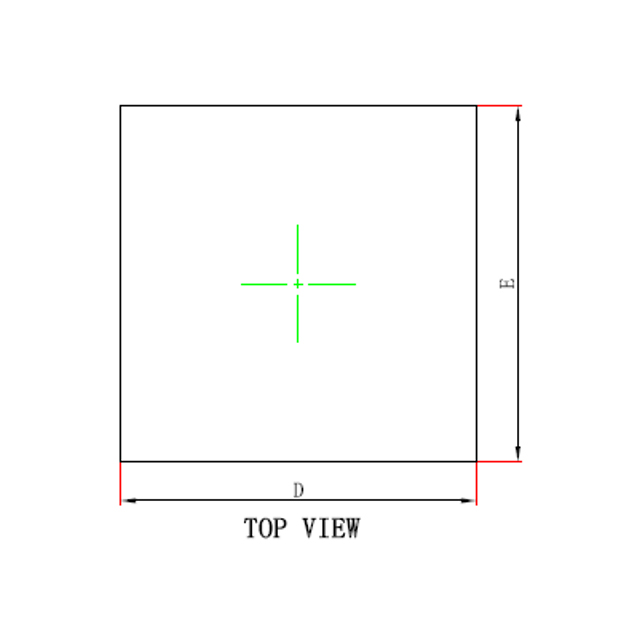

5、封装信息

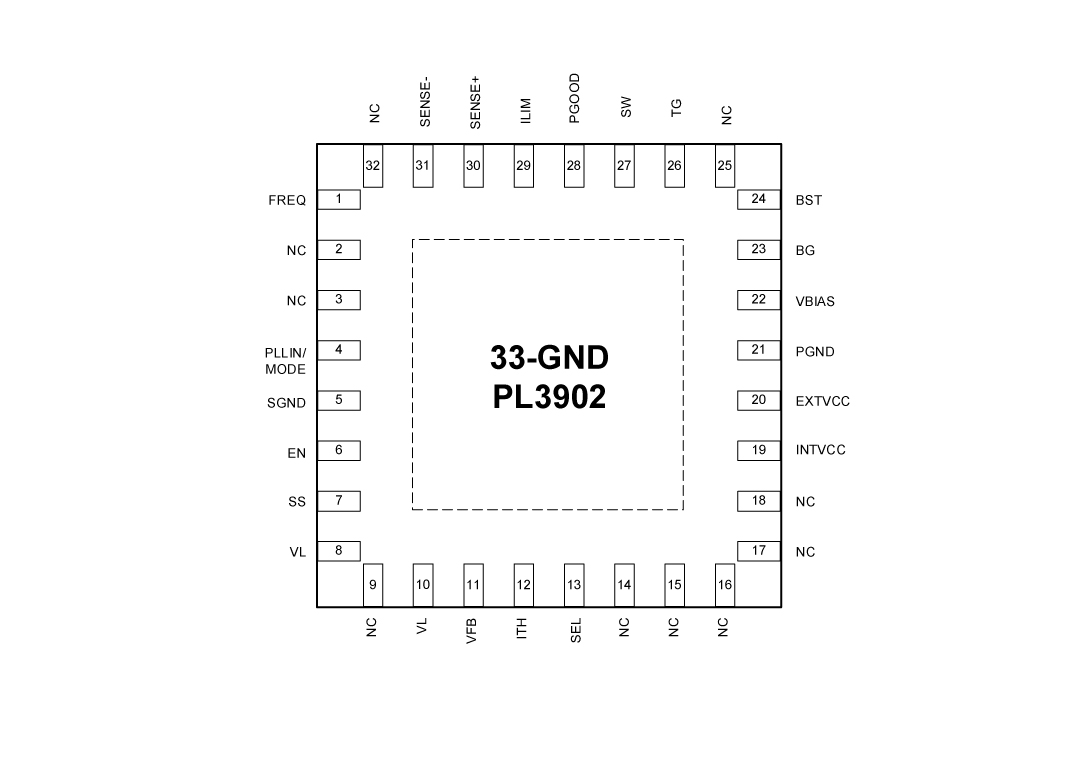

6、管脚定义和功能描述

管脚功能描述

序号	名称	描述
1	FREQ	用于内部振荡器的频率控制引脚。将该引脚连接到SGND会使振荡器的频率固定在350kHz。将该引脚连接到INTVCC会使振荡器频率固定在535kHz。通过将一个电阻从FREQ引脚连接到SGND，可以将频率设置在50kHz到900kHz之间。
2,3,9,14,15,16,17,18,25,32	NC	不连接，请保持悬空。
4	PLLIN/MODE	外部时钟输入。当不使用外部时钟输入时，用于设置芯片在轻载时的工作方式。悬空或接SGND：突发模式(Burst)。连接到INTVCC：强制连续模式(FCC)。串100K电阻到INTVCC：脉冲跳跃模式(PSM)。
5	SGND	信号地。所有小信号元件和补偿元件应连接到此地，然后和PGND相连接。
6	EN	运行控制输入。将此引脚电压拉至1V以下会关闭整个PL3902芯片，也可以通过分压电阻连接到VIN设置芯片的工作阈值。
7	SS	软起动设置。通过串联一个电容到SGND，以设置软起动时间，通常为100nF。
8,10	VL	内部放大器供电。降压模式接在VOUT端，升压模式接在VIN端。2.5V至56V (Max 60V)。
11	VFB	误差放大器反馈输入。
12	ITH	误差放大器补偿点。
13	SEL	芯片升压/降压模式选择。接地或悬空：升压模式。连接INTVCC：降压模式。
19	INTVCC	内部线性稳压器的输出。通常为5.4V，为控制电路和栅极驱动器提供电源。该引脚与信号地引脚之间接一个至少4.7uF的旁路电容。
20	EXTVCC	外部电源输入。当此引脚电压在4.8V到30V之间时，内部LDO将切换到EXTVCC供电。不要让此引脚悬空（当不使用时，可以将其接地）。降压模式，输出电压在6~30V之间，可将此引脚连接到VOUT，以减小内部LDO的功耗。升压模式，输入电压在6~30V之间，可将此引脚连接到VIN，以减小内部LDO的功耗。其它情况请使用额外的DC-DC或LDO对EXTVCC供电。
21	PGND	驱动功率地。
22	VBIAS	主电源引脚。通常连接到输入电源VIN（或升压模式的输出端）。应在此引脚与信号地引脚之间接一个旁路电容。该引脚的工作电压范围是4.5V到96V（最大绝对值100V）。如果VBIAS电压大于30V，建议使用EXTVCC做辅助供电。
23	BG	下管驱动。连接到N沟道MOSFET的栅极。
24	BST	上管驱动器自举供电输入。通过一个电容连接到SW节点，并通过肖特基二极管连接到INTVCC。
26	TG	上管驱动。连接到N沟道MOSFET的栅极。
27	SW	开关节点。连接至上管源极和下管漏极。
28	PGOOD	状态指示。当输出电压偏离调节输出电压超过±10%时，该输出会被拉至地。
29	ILIM	电感峰值电流限制、恒流输出设置。 该引脚连接至INTVCC，输出仅为恒压模式，当电感电流过大时，在降压模式会进入打嗝保护，在升压模式仅会降低输出电压。 该引脚通过一个电阻连接至SGND，将允许恒流模式工作，可通过电阻设置恒流点。
30	SENSE+	正向电流检测比较器输入。该引脚还为电流比较器提供电源。SENSE+和SENSE-引脚的共模电压范围为2.5V至56V。降压模式SENSE+和SENSE-会自动翻转。
31	SENSE–	负电流感应比较器输入。
33	GND	封装热焊盘。连接到地，并连接到大面积铜箔以降低热阻。

二、技术文档

---

类型	标题	上传时间	文档下载
产品规格书（中文）	PL3902_Datasheet_r1.2	2026/05/19	PDF下载
应用指南（中文）	PL3902应用指南R1.1	2026/05/19	PDF下载

三、应用方案

---

序号	标题

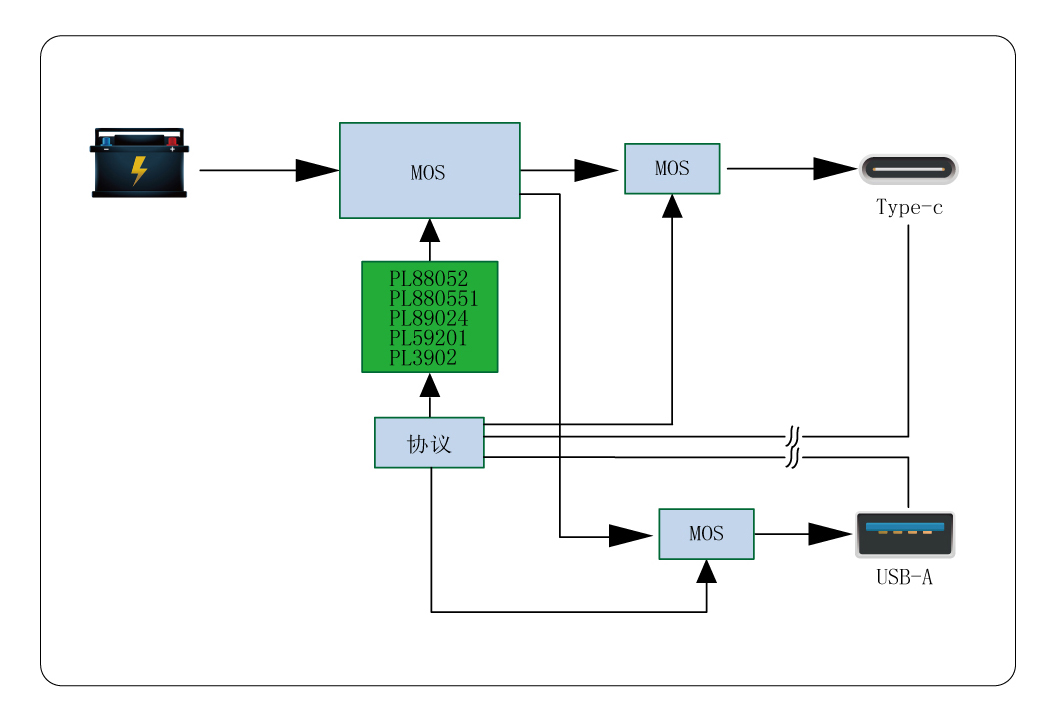

1	电摩托车车充30-65W 共享A+C方案 电摩托车车充30-65W 共享A+C方案 ×   关闭

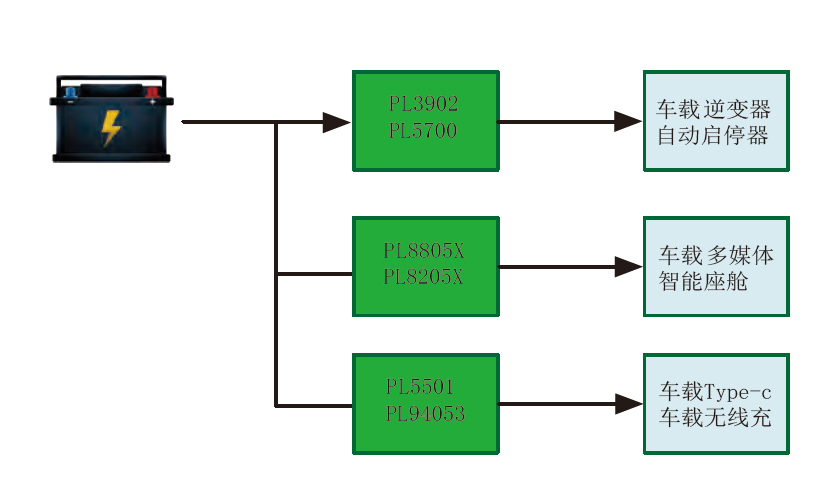

2	车载电子方案 车载电子方案 ×   关闭

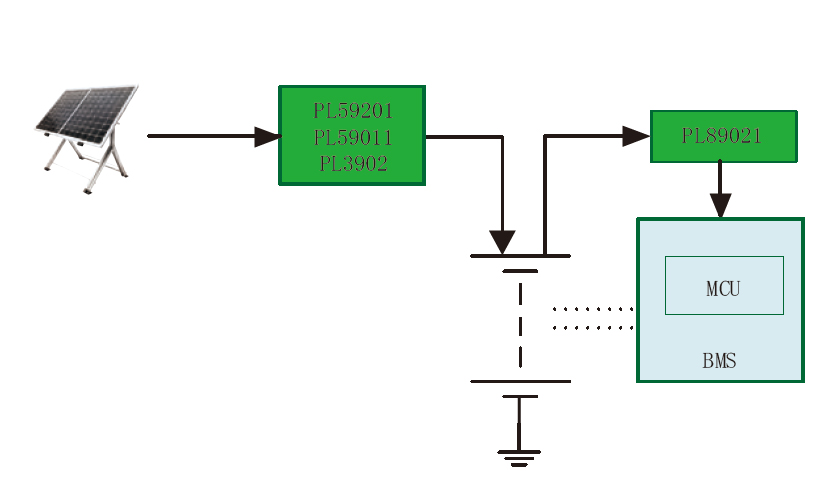

3	新能源BMS方案 新能源BMS方案 ×   关闭
