PL62010是一款高性能数模混合的升降压控制器,内置PD3.0,QC3.0,AFC,FCP,SCP,BC1.2等多种快充协议。 样品订购
一、产品详情
1、产品特征:
-
双向升降压充放电
-
充电管理,包含涓流充电,CC恒流充电,CV恒压充电和充电终止功能
-
宽VBUS和VBAT电压,工作范围高达32V
-
2~5串电池充放电管理
-
支持4.2V和3.5V电池充电
-
单节锂电池充满电压可设置4.1~4.4V
-
单节磷酸铁锂电池充满电压可设置3.5~3.7V
-
可编程开关频率150KHz和300KHz
-
12-bit ADC转换器可设置电流10mA/步进
-
12-bit ADC转换器可设置电压5mV/步进
-
可编程设置线损补偿
-
内置抖频技术,有效降低EMI干扰
-
支持输入过压欠压保护,输出过流短路保护
-
输出快充协议
-
内置MCU
-

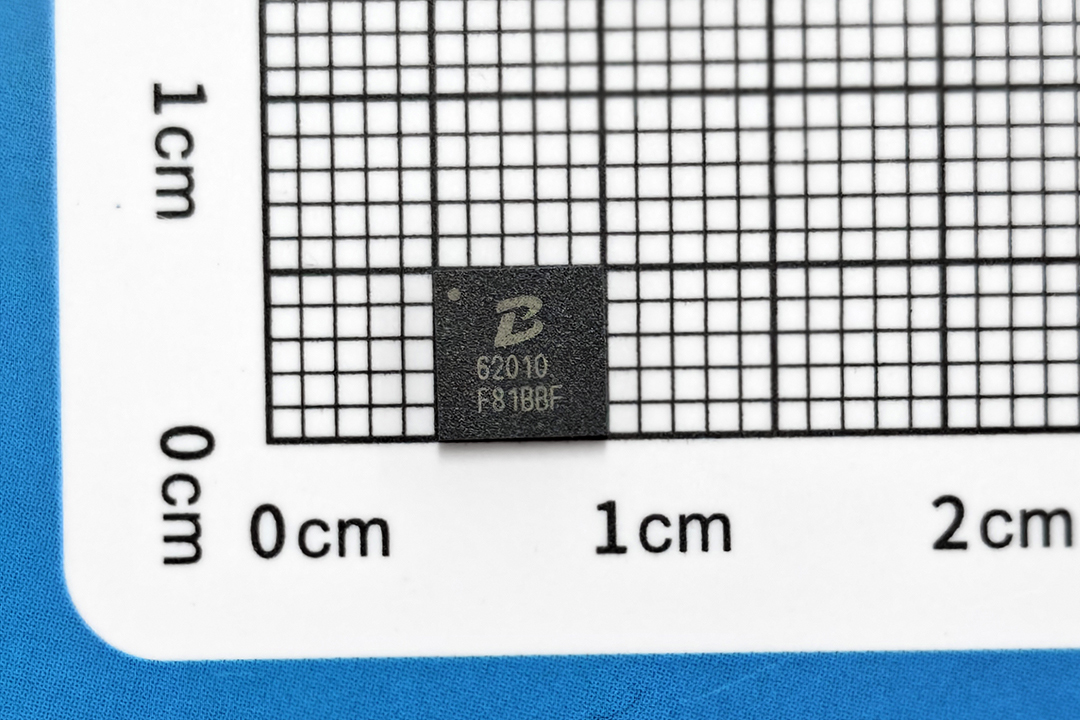

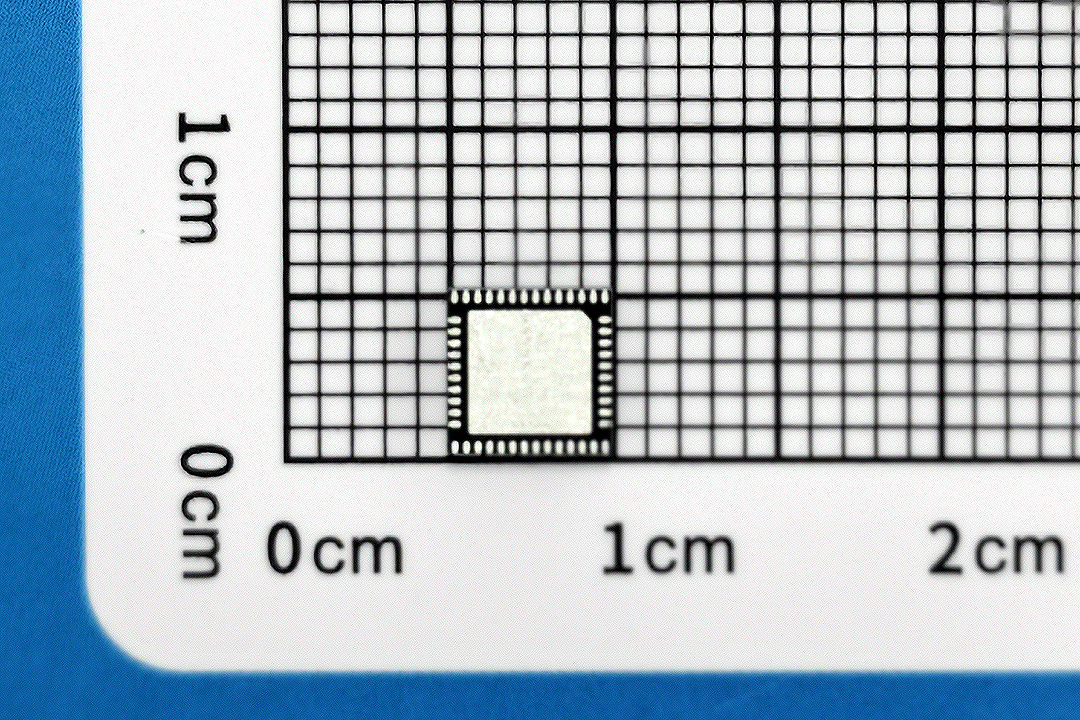

QFN5X5-48

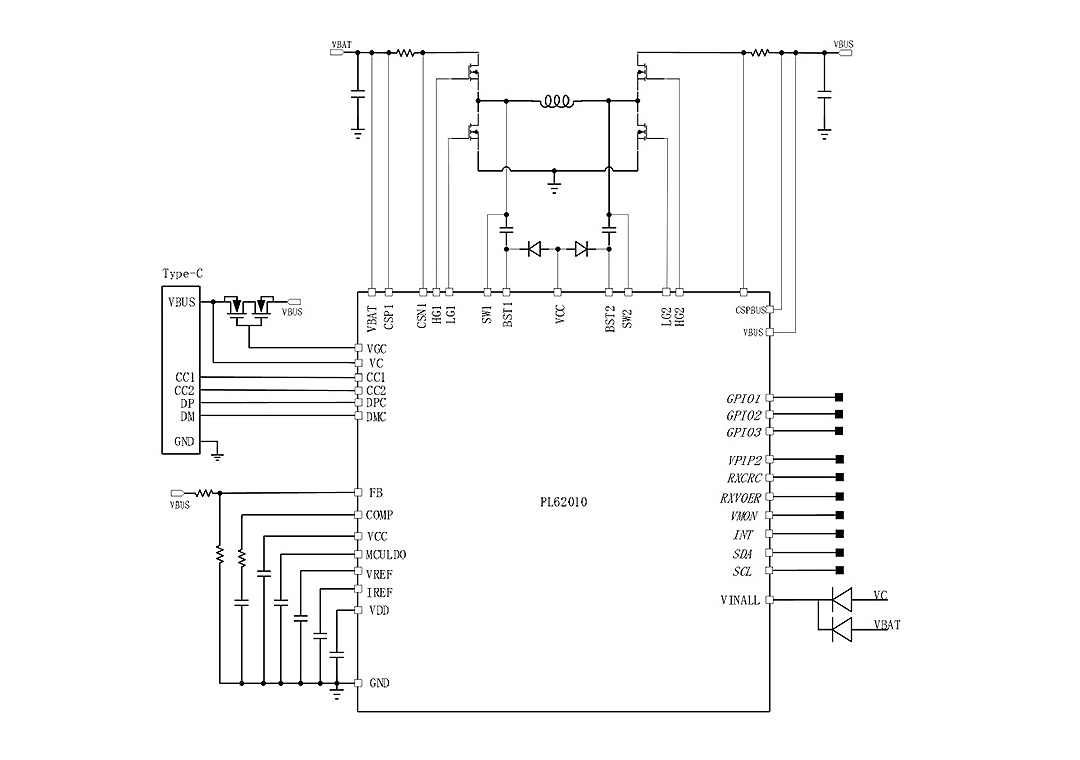

2、应用原理图:
3、产品描述
PL62010是一款高性能数模混合的升降压控制器,内置PD3.0,QC3.0,AFC,FCP,SCP,BC1.2等多种快充协议。通过自主专利的升降压控制模式,从而实现在升压、降压、升降压平滑切换;采用COT架构和内置2A的驱动电路,从而实现高效率的、大功率的负载输出;开关频率可编程设置150KHz、300KHz;内置动态输出调压和输出恒流控制,可精准实现PPS功能。
PL62010内置ARM Cotex—M0内核,最高工作 频率48MHz,支持I2C、UART、GPIO等通用外设 接口,可在线仿真、升级,根据客户需求灵活配置 不同的应用场景。
PL62010内置12bit ADC,可以精确测量BUS 端和BAT端电压电流。PL62010内置电量计算法, 外部可通过I2C获取电池电量、充电电压、充电电流 等信息。
PL62010支持欠压保护、过压保护、过流保护、短路保护和过温保护,以确保在不同异常情况下系统的安全。
PL62010的高集成度和丰富的功能,有效的降低了系统的复杂性并减少方案成本,非常适合用于电池充放电管理的应用场景。
4、典型应用场景
-
移动电源
-
锂电池充电
-
电动工具

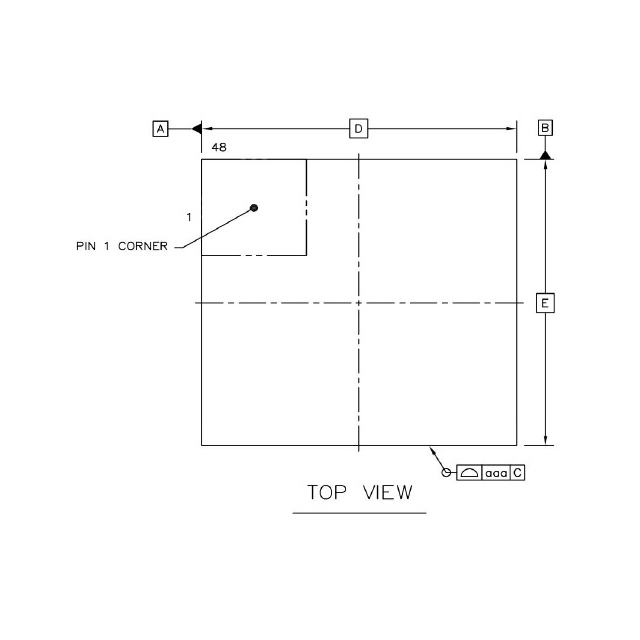

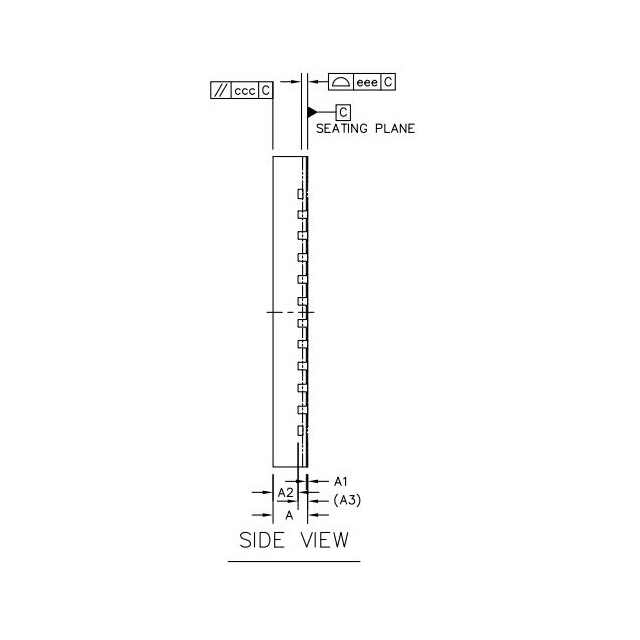

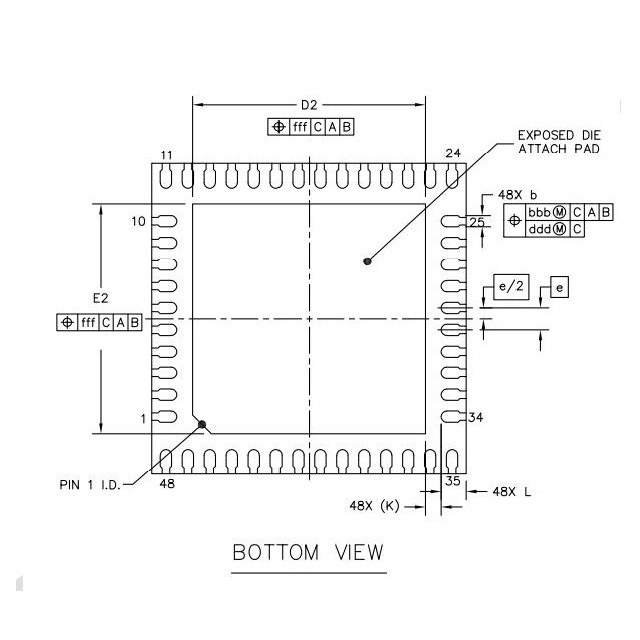

5、封装信息

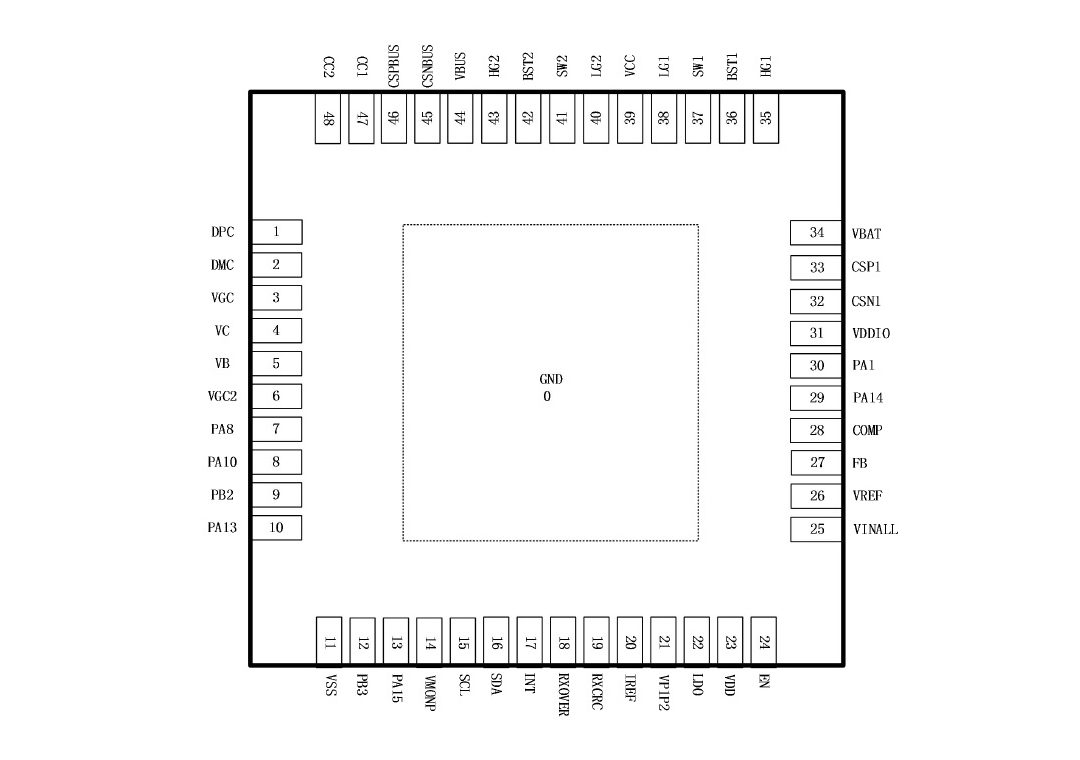

6、管脚定义和功能描述
管脚功能描述
| 序号 | 名称 | 描述 |
|---|---|---|
| 0 | GND | 系统地和散热地,需要保持与GND良好接触 |
| 1 | DPC | TYPE-C口快充识别D+ |
| 2 | DMC | TYPE-C口快充识别D- |
| 3 | VGC | TYPE-C端口MOS驱动引脚 |
| 4 | VC | TYPE-C端口电压检测 |
| 5 | VB | 与CSPBUS构成VBUS端电流检测 |
| 6 | VGC2 | 悬空 |
| 7 | PA8 | GPIO |
| 8 | PA10 | GPIO |
| 9 | PB2 | GPIO |
| 10 | PA13 | 烧录引脚SWD |
| 11 | VSS | 模拟地 |
| 12 | PB3 | GPIO |
| 13 | PA15 | GPIO |
| 14 | VMONP | 电压电流信号检测,外接RC滤波 |
| 15 | SCL | I2C时钟线,外接10K电阻上拉 |
| 16 | SDA | I2C数据线,外接10K电阻上拉 |
| 17 | INT | 中断信号,外接10K电阻上拉 |
| 18 | RXOVER | 协议数据传输信号 |
| 19 | RXCRC | 测试点,悬空 |
| 20 | IREF | 测试点,悬空 |
| 21 | VP1P2 | 内部数字电路1.2V电压源 |
| 22 | MCULDO | 3.3V电压 |
| 23 | VDD | 内部模拟电路5V电压源 |
| 24 | EN | 逻辑高将使能转换器,低逻辑将使整个PL62010失效,EN内部由5MΩ电阻器拉高 |
| 25 | VINALL | 芯片供电引脚 |
| 26 | VREF | 电压控制回路的参考电压 |
| 27 | FB | VBUS电压反馈 |
| 28 | COMP | 误差放大器输出兼PWM比较器输入。将补偿元件连接到该引脚 |
| 29 | PA14 | 烧录引脚SWCLK |
| 30 | DPA1 | 连接至RXOVER |
| 31 | VDDIO | 连接至MCULDO |
| 32 | CSN1 | 电池端电流采样负端 |
| 33 | CSP1 | 电池端电流采样正端 |
| 34 | VBAT | 电池电压输入 |
| 35 | HG1 | 高侧MOS栅极驱动1 |
| 36 | BST1 | 高侧MOS驱动自举电压1 |
| 37 | SW1 | 开关节点1 |
| 38 | LG1 | 低侧MOS栅极驱动1 |
| 39 | VCC | MOS驱动电压源 |
| 40 | LG2 | 低侧MOS栅极驱动2 |
| 41 | SW2 | 开关节点2 |
| 42 | BST2 | 高侧MOS驱动自举电压2 |
| 43 | HG2 | 高侧MOS栅极驱动2 |
| 44 | VBUS | VBUS电压输入 |
| 45 | CSNBUS | VBUS端电流采样负端 |
| 46 | CSPBUS | VBUS端电流采样正端 |
| 47 | CC1 | TYPE-C口CC信号1 |
| 48 | CC2 | TYPE-C口CC信号2 |
