PL8312E是一款36V/1A降压型开关稳压器  样品订购

一、产品详情

1、产品特征：

• 持续输出电流能力

• 4.5V至36V的宽范围工作输入电压，具有33V输入过压保护

• 集成36V、250mΩ高侧和36V、140mΩ低侧功率MOSFET开关

• 高达97%效率

• 内部软启动限制了导通时的浪涌电流

• 内部补偿以节省外部组件

• 输入欠压锁定

• 输入过压保护，防止设备在高压和高电流条件下工作

• 输出过压保护

• 输出短路保护，具有高侧电流限制和低侧电流限制，以保护设备免受严重短路的影响

• 过温保护

• 轻负载下的脉冲跳频模式，以提高轻负载的效率

• 使用低 ESR 陶瓷输出电容器依然稳定

• 固定500KHz开关频率

• 软启动时间可通过外部编程控制

• 最少的外部元件和密集的内部保护功能

• SOT23-6封装

2、应用原理图：

PL8312E应用原理图（工作模式1）

×

关闭

PL8312E应用原理图（工作模式2）

×

关闭

3、产品描述

PL8312E是一款单片36V、1A降压型开关稳压器。PL8312E集成了一个36V 250mΩ高侧和一个36V 140mΩ低侧MOSFET，可在4.5V至36V宽工作输入电压下提供1A连续负载电流，并具有33V输入过压保护。峰值电流模式控制提供快速瞬态响应和逐周期电流限制。

PL8312E具有可配置的线路压降补偿和可配置的充电电流限制。CC/CV模式控制可在恒流充电和恒压充电阶段之间实现平滑过渡。内置软启动可防止上电时出现浪涌电流。

4、典型应用场景

• USB车充

• 便携式充电设备

• 通用DC-DC转换器

5、封装信息

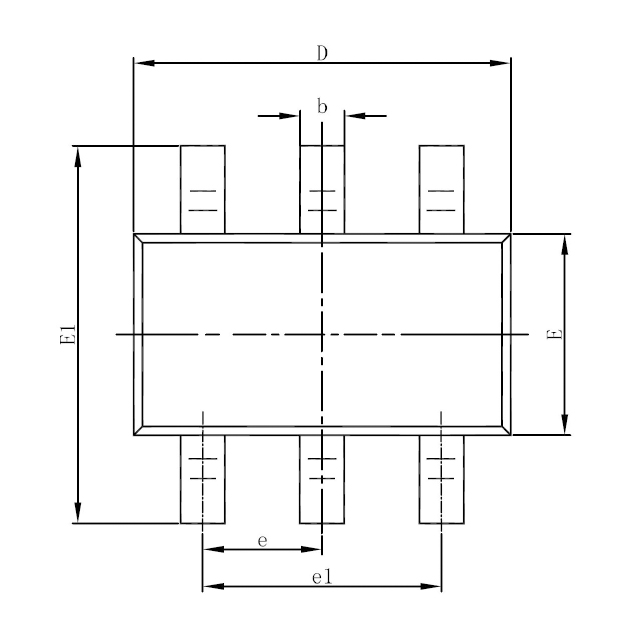

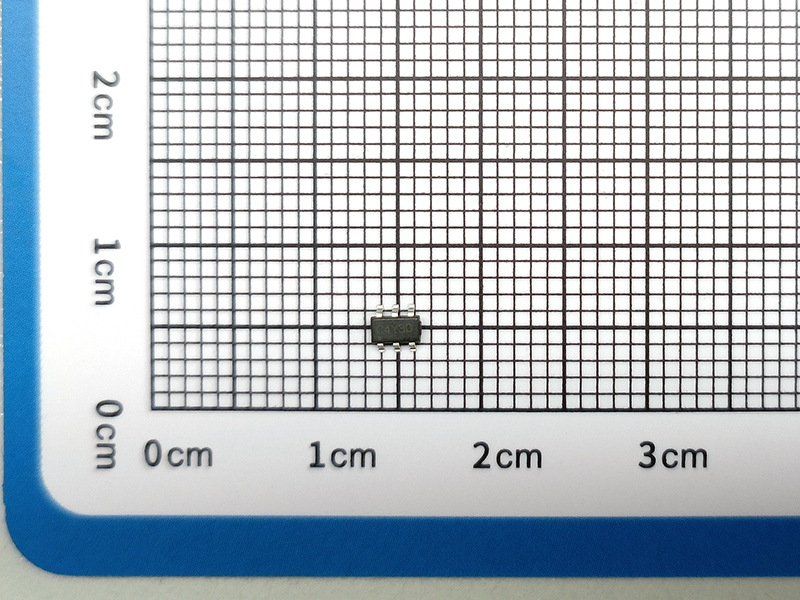

PL8312E顶视图

×

关闭

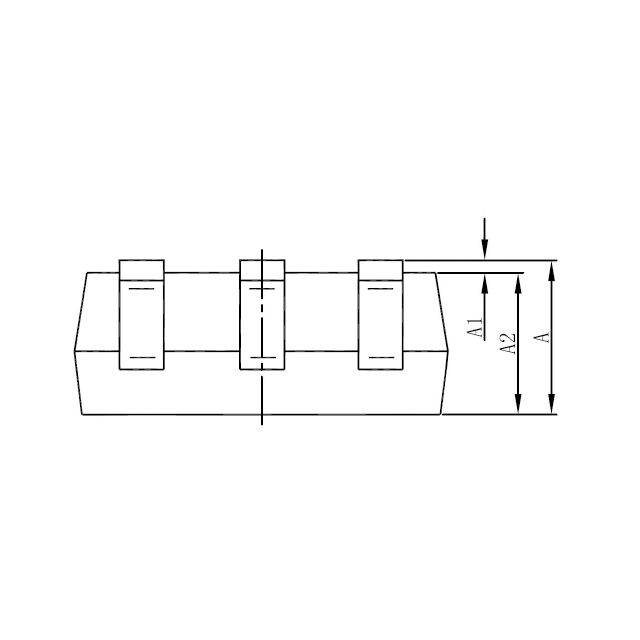

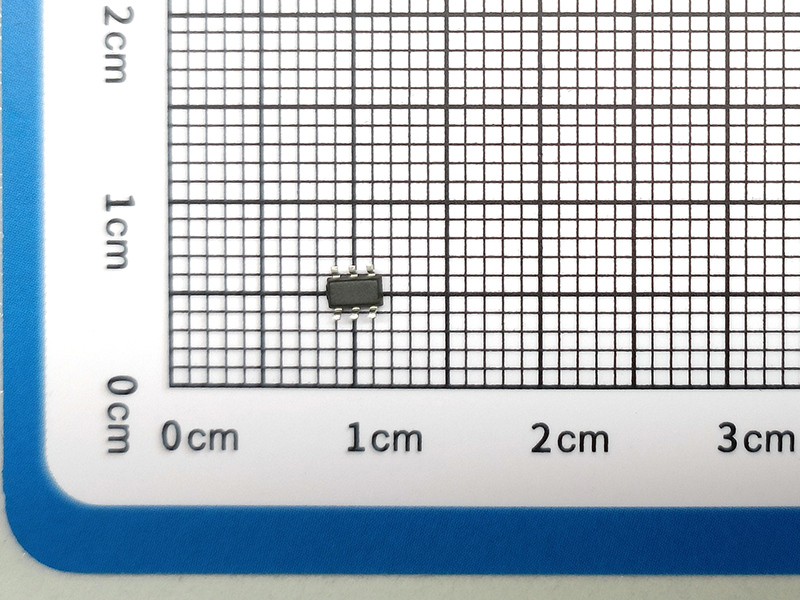

PL8312E背视图

×

关闭

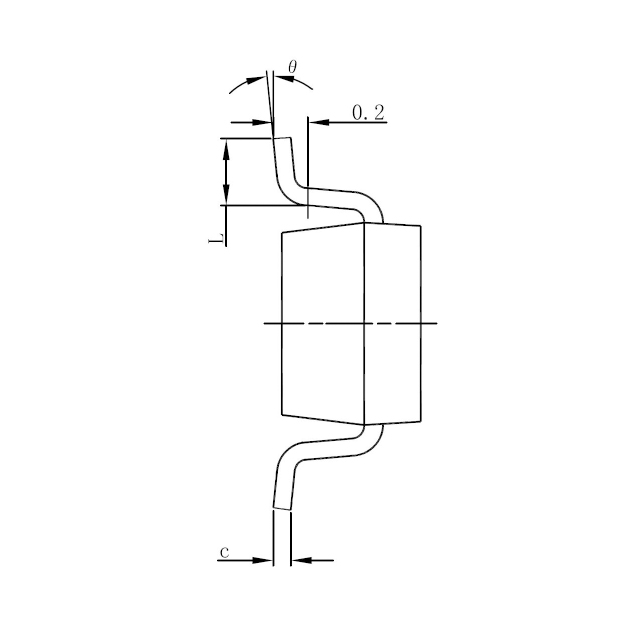

PL8312E侧视图

×

关闭

6、管脚定义和功能描述

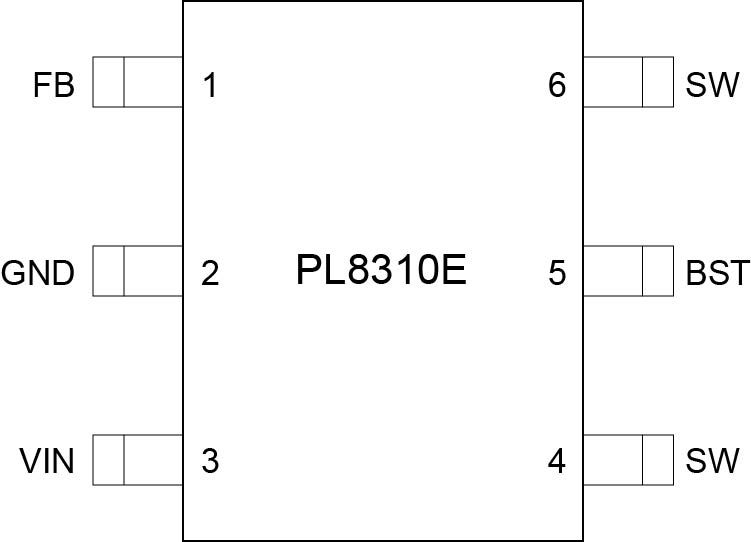

PL8312E管脚定义图

×

关闭

管脚功能描述
