带充电功能的PWM 恒压输出电子烟驱动器

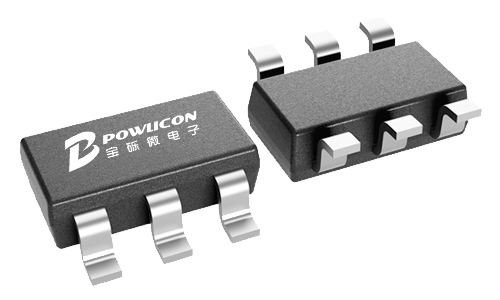

1、产品简介 LYF93011 是数模混合电路设计的带充电功能的PWM 恒压输出电子烟驱动ASIC，采用SOT23-6 封装，具有超低能耗，彻底解决原有的MCU控制方案的死机现象。芯片采用气压传感器检测用户抽烟动作，避免误触发现象。加热丝输出口输出电压可根据应用需求外设可调，实现不同的烟雾口味，优化口感。输出电压恒定，波动极小。LED 输出口可驱动一颗LED灯作为电子烟的信号灯与用户进行可视化交互。抽烟时LED灯自动模拟普通烟草燃烧时的火光闪烁现象，采用渐亮渐灭设计，使火光效果更加逼真。未抽烟时LED灯通过不同的闪烁或者长亮方式提醒用户芯片所处的不同工作状态。 本款芯片具备充电功能，支持普通手机充电器和USB等充电设备。依据不同的电池电压而采用不同的 电流充电，延长电池寿命，提高充电效率。 芯片具有省电模式，该模式下功耗极小，可有效提升待机时间。芯片内置发热丝短路保护电路（即过流保护电路），抽烟过温保护电路，充电过温保护电路，静电保护电路等，确保芯片安全正常工作。片内集成功率管，降低损耗，外围电路由LED灯和电阻、电容构成，简单易实现。 | 2、产品特性
3、应用范围
|

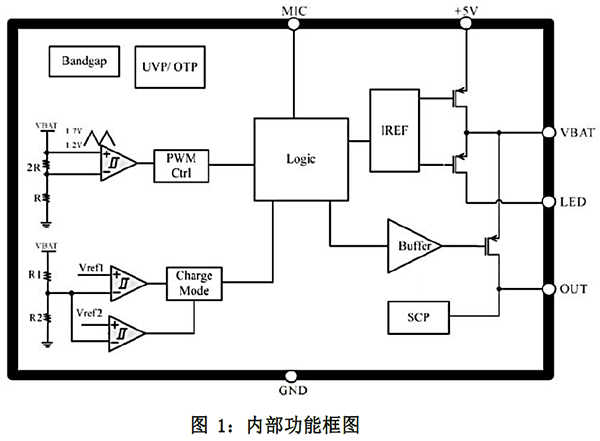

| 4、内部功能框图 | 5、引脚配置 |
 |  |
