PL32001是一款24V同步升压转换器，内置用于负载断开的栅极驱动器。 样品订购
一、产品详情
1、产品特征：
-
输入电压范围：2.7V-24V
-
输出电压范围：4.5V-24V
-
集成了两个18mΩ FET
-
可编程开关峰值电流：15A
-
可调节开关频率：高达2.2MHz
-
可提供负载断开功能的栅极驱动器
-
自动切断短路保护功能
-
封装：QFN3.5x4.5-20L
2、应用原理图：

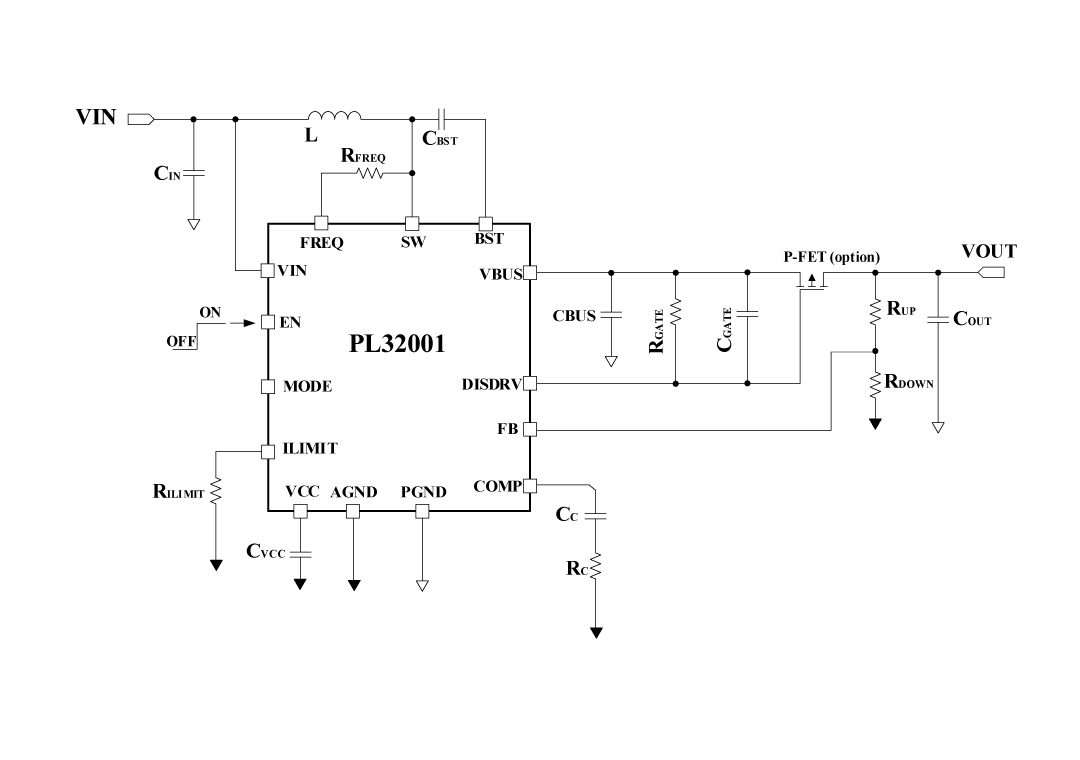

PL32001应用原理图
3、产品描述
PL32001是一款24V同步升压转换器，内置用于负载断开的栅极驱动器。它集成了两个低导通电阻的功率场效应晶体管（FET）：一个导通电阻为18mΩ的开关FET和一个导通电阻为18mΩ的整流FET。
PL32001采用自适应恒定关断时间峰值电流模式控制。它具备一项有助于提高轻载效率的内部特性。当输出电流较低时，PL32001将进入不连续导通模式（DCM）。PL32001的可配置特性包括可编程逐周期电流限制、可编程开关频率功能以及模式选择功能。
PL32001在关断时能够将输出端与输入端隔离。一旦输出端发生短路，它会进入打嗝模式以降低热应力，并且在短路情况解除后可自动恢复。此外，它还具备过压保护（OVP）和热保护功能，以避免出现故障运行。
4、典型应用场景
-
蓝牙扬声器
-
Thunderbolt接口
-
便携式刷卡机（POS）终端
-
电子烟

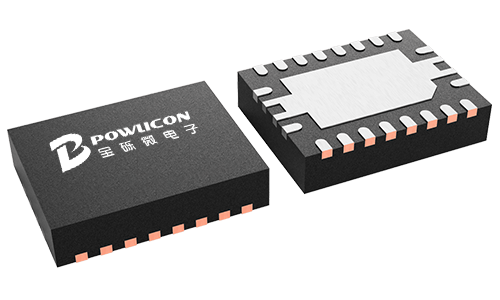

5、封装信息

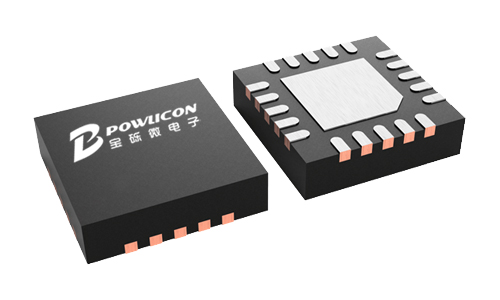

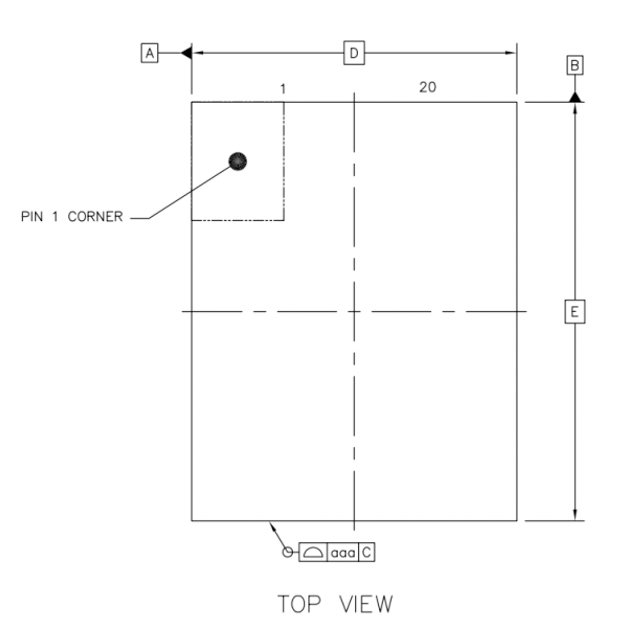

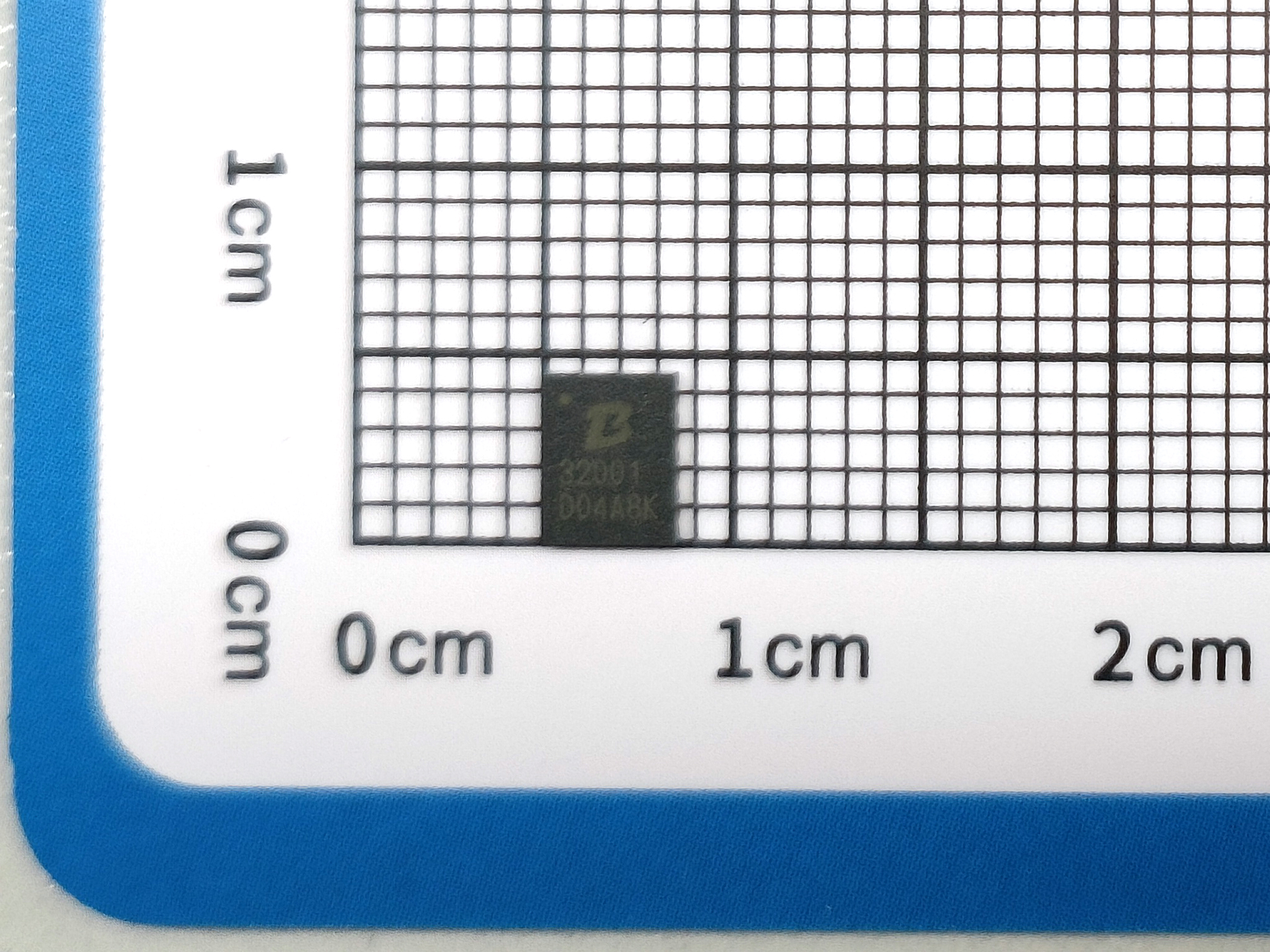

PL32001顶视图

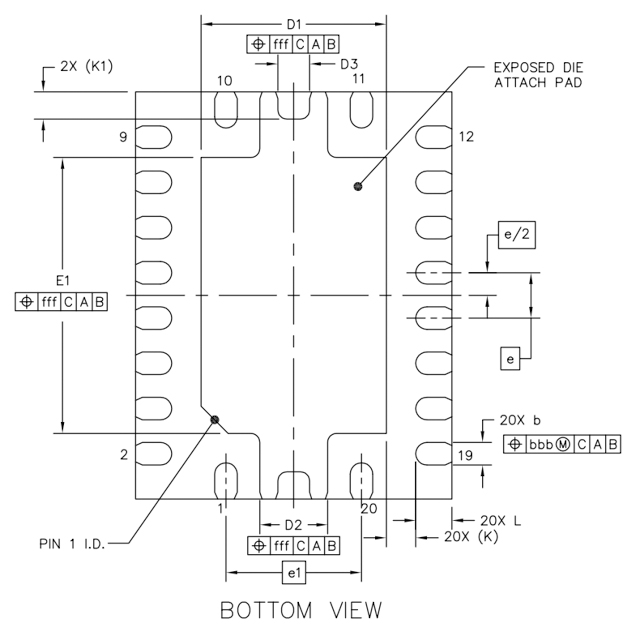

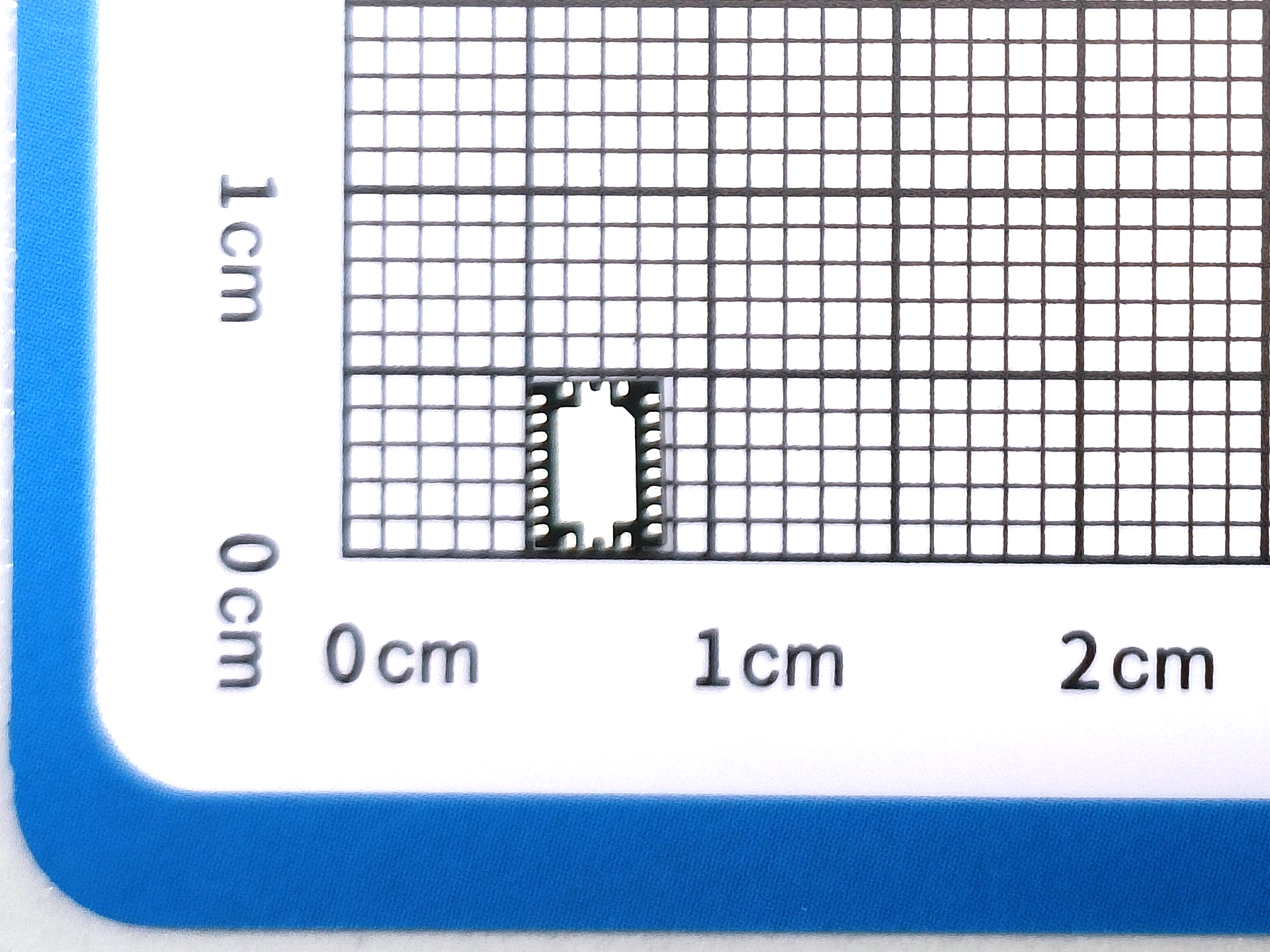

PL32001背视图

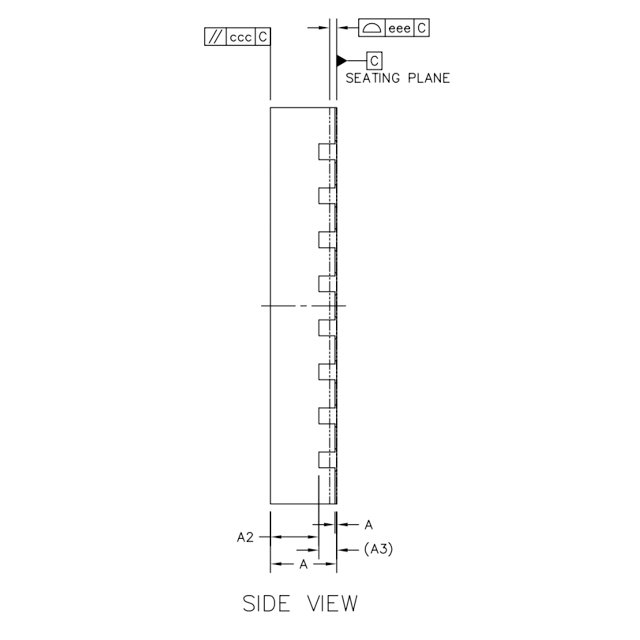

PL32001侧视图
6、管脚定义和功能描述

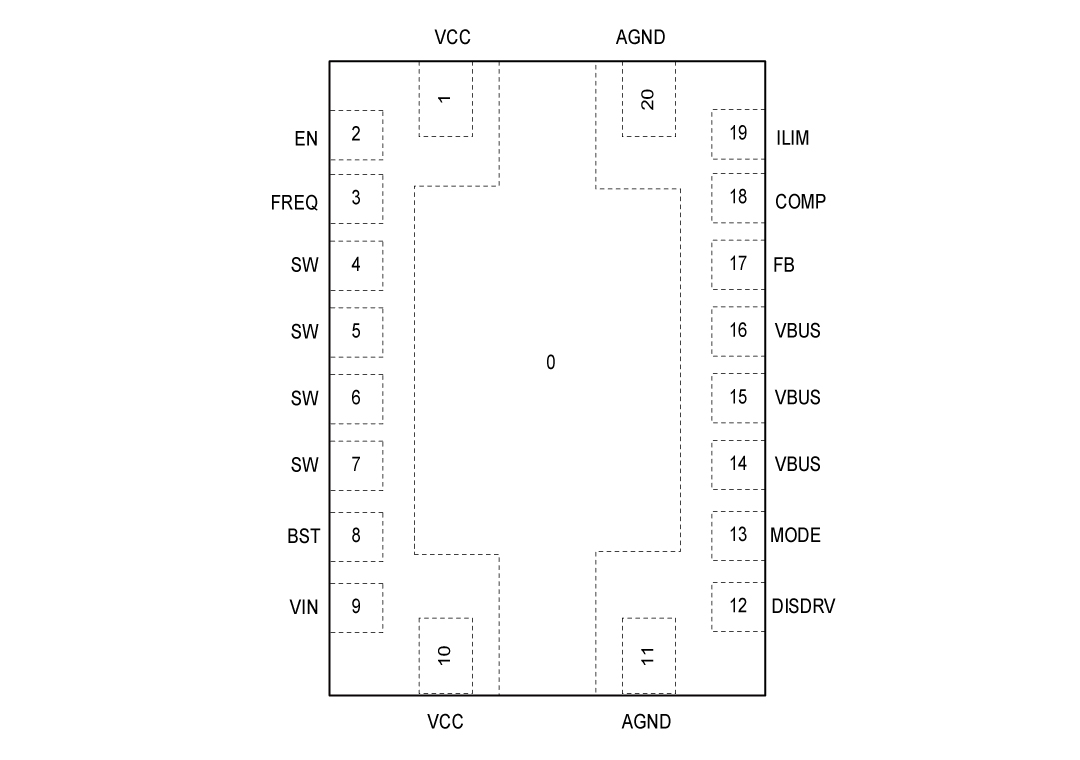

PL32001管脚定义图
管脚功能描述
| 序号 | 名称 | 描述 |
|---|---|---|
| 1 | VCC | 内部稳压器的输出端，在该引脚与地之间需要一个大于4.7μF的陶瓷电容 |
| 2 | EN | 使能引脚。将其拉高以使集成电路开启，不要让该引脚处于悬空状态 |
| 3 | FREQ | 开关频率由该引脚与SW引脚之间的一个电阻进行设定。在实际应用中，该引脚不能悬空 |
| 4 | SW | 引脚4，5，6，7是升压转换器的功率开关引脚，它是低压侧场效应晶体管（LSFET）漏极和高压侧场效应晶体管（HSFET）源极的公共节点。你需要将线圈连接到这个引脚和电源输入端 |
| 5 | SW | 引脚4，5，6，7是升压转换器的功率开关引脚，它是低压侧场效应晶体管（LSFET）漏极和高压侧场效应晶体管（HSFET）源极的公共节点。你需要将线圈连接到这个引脚和电源输入端 |
| 6 | SW | 引脚4，5，6，7是升压转换器的功率开关引脚，它是低压侧场效应晶体管（LSFET）漏极和高压侧场效应晶体管（HSFET）源极的公共节点。你需要将线圈连接到这个引脚和电源输入端 |
| 7 | SW | 引脚4，5，6，7是升压转换器的功率开关引脚，它是低压侧场效应晶体管（LSFET）漏极和高压侧场效应晶体管（HSFET）源极的公共节点。你需要将线圈连接到这个引脚和电源输入端 |
| 8 | BST | 自举引脚。在开关引脚（SW）和自举引脚（BST）之间连接一个0.1μF或容量更大的电容器，以便为高侧栅极驱动器供电 |
| 9 | VIN | 输入电源引脚。使用一个大容量电容将VIN引脚旁路至地（GND），并且至少还要使用一个0.1微法（μF）的陶瓷电容，以消除输入到集成电路（IC）的噪声。将这些电容放置在靠近VIN引脚和GND引脚的位置 |
| 10 | VCC | 内部稳压器的输出端，在该引脚与地之间需要一个大于4.7μF的陶瓷电容 |
| 11 | AGND | 模拟地 |
| 12 | DISDRV | 这是外部断开场效应晶体管（FET）的栅极驱动输出引脚。将DISDRV引脚连接到外部场效应晶体管的栅极。如果不使用负载断开功能，则使该引脚悬空 |
| 13 | MODE | 这是操作模式选择引脚。有一个2兆欧的内部电阻将此引脚连接到参考电压（VREF）。当该引脚为逻辑高电平时，启用连续导通模式（CCM）；为逻辑低电平时，启用不连续导通模式（DCM）；若引脚悬空，则启用超同步调制模式（USM） |
| 14 | VBUS | 升压转换器的输出引脚，内部连接到高压侧场效应晶体管（HSFET）的漏极 |
| 15 | VBUS | 升压转换器的输出引脚，内部连接到高压侧场效应晶体管（HSFET）的漏极 |
| 16 | VBUS | 升压转换器的输出引脚，内部连接到高压侧场效应晶体管（HSFET）的漏极 |
| 17 | FB | 反馈输入引脚。FB引脚用于检测输出电压，通过一个连接在输出端和地之间的电阻分压器与FB引脚相连。FB是一个敏感节点，应使FB引脚远离开关引脚（SW）和自举引脚（BST） |
| 18 | COMP | 这是内部误差放大器的输出引脚。环路补偿网络需连接至COMP引脚和模拟地（AGND）引脚。COMP是一个敏感节点，要让它远离SW引脚和BST引脚 |
| 19 | ILIM | 可调节的低压侧场效应晶体管（LSFET）峰值电流限制。需连接一个电阻到模拟地（AGND） |
| 0 | PGND | 功率接地。低压侧场效应晶体管（LSFET）的源极内部连接到功率地（PGND） |
二、技术文档
| 类型 | 标题 | 上传时间 | 文档下载 |
| 产品规格书（英文） | PL32001_Datasheet_V1.0 | 2025/05/06 | PDF下载 |

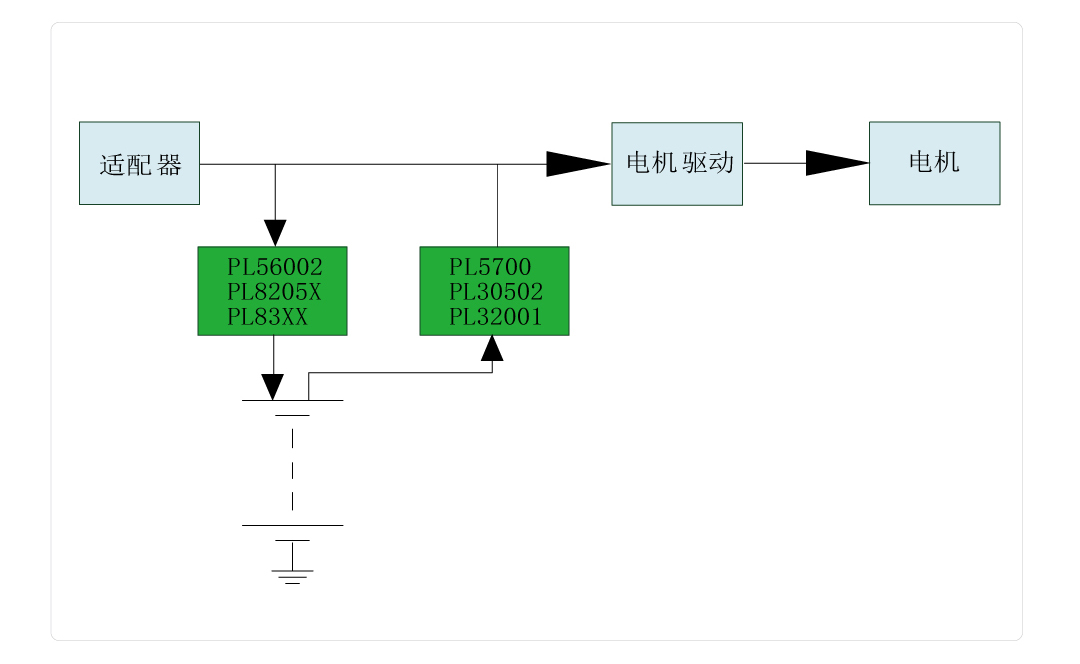

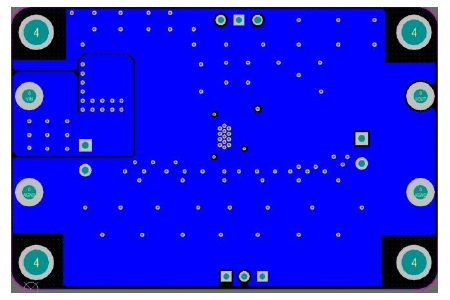

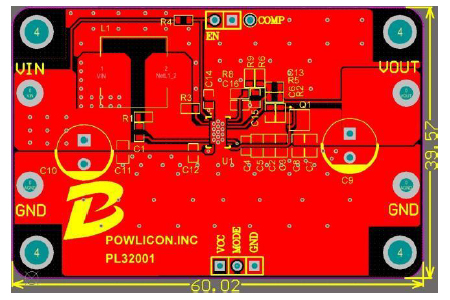

三、应用方案
