PL33011是一款高效的电流模式控制的升压转换器。 样品订购
一、产品详情
1、产品特征：
-
输入电压范围：1.4V-6.5V
-
输出电压范围：3.3V-24V
-
集成了导通电阻为80mΩ的NMOSFET
-
固定开关频率： 650KHz
-
内部软启动功能可限制启动时的浪涌电流
-
内部补偿功能可节省外部元件数量
-
输出过压保护
-
峰值电流模式控制
-
轻载时的脉冲跳跃模式可提高轻载效率
-

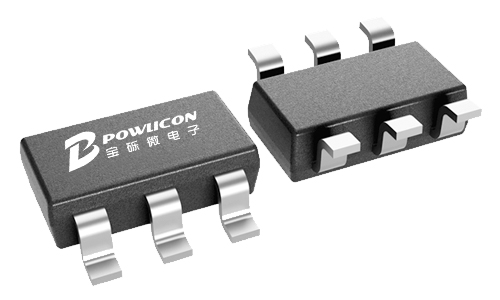

采用SOT23-6封装
2、应用原理图：

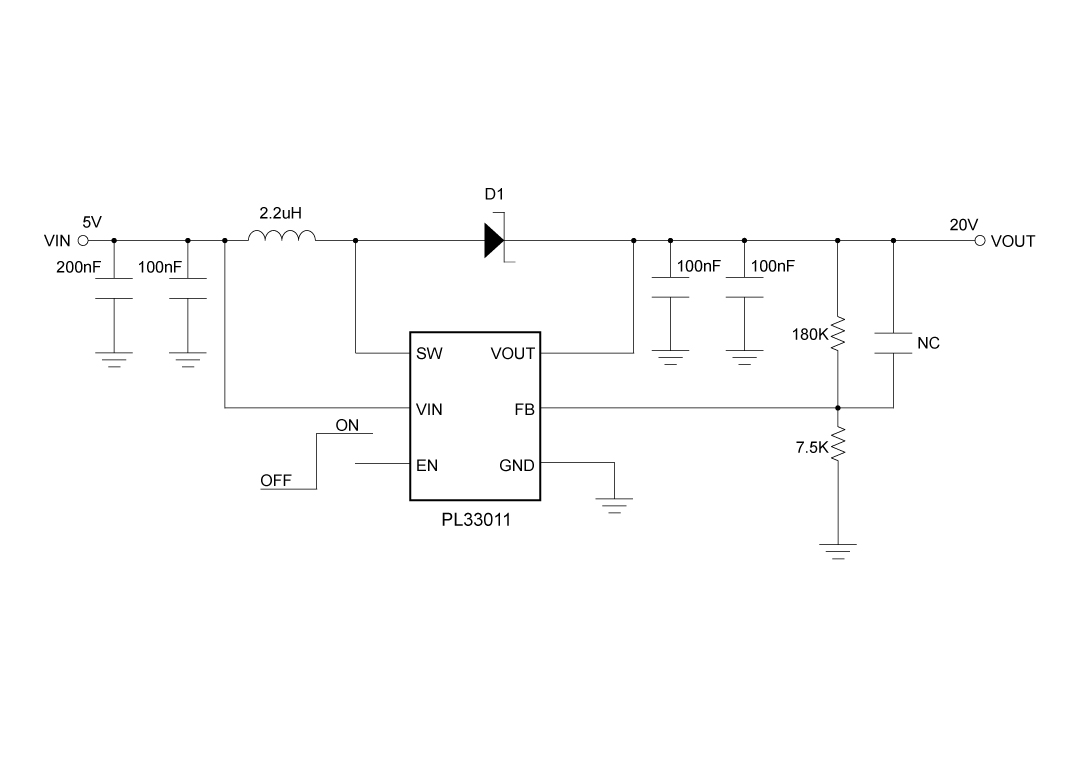

PL33011应用原理图
3、产品描述
PL33011是一款高效的电流模式升压转换器，集成了导通电阻RDS (ON) 为80毫欧的NMOSFET。固定650kHz开关频率，内部补偿减少了外部元件数量，节省了PCB空间。内置的软启动电路将启动时的浪涌电流降至最低。
PL33011还具备轻载脉冲跳跃模式，该模式可降低系统在轻载情况下从输入电源获取的功率损耗。逐周期电流限制功能可在过载情况下保护器件。
4、典型应用场景
-
充电器
-
小型电子设备
-
便携式产品
5、封装信息

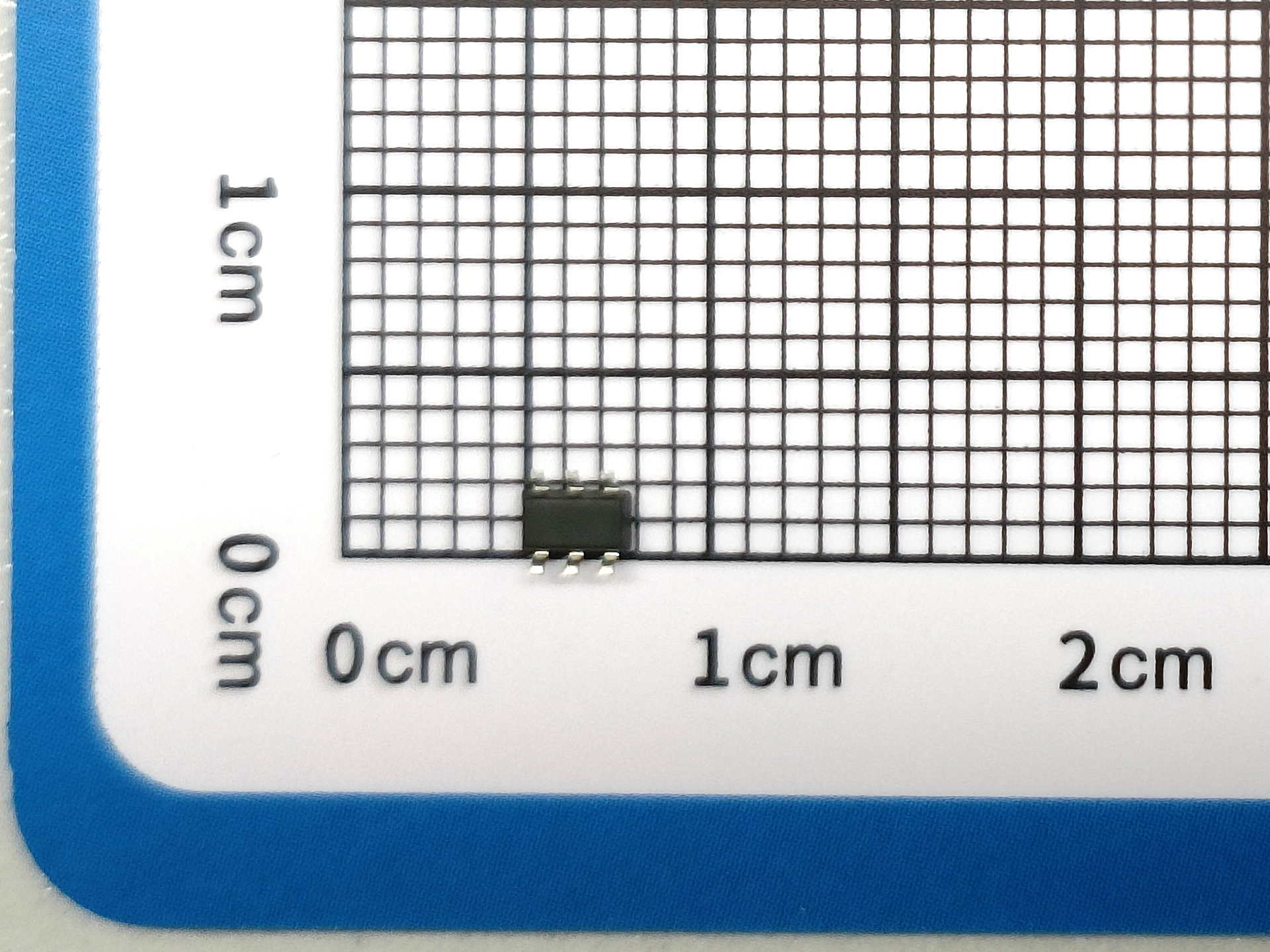

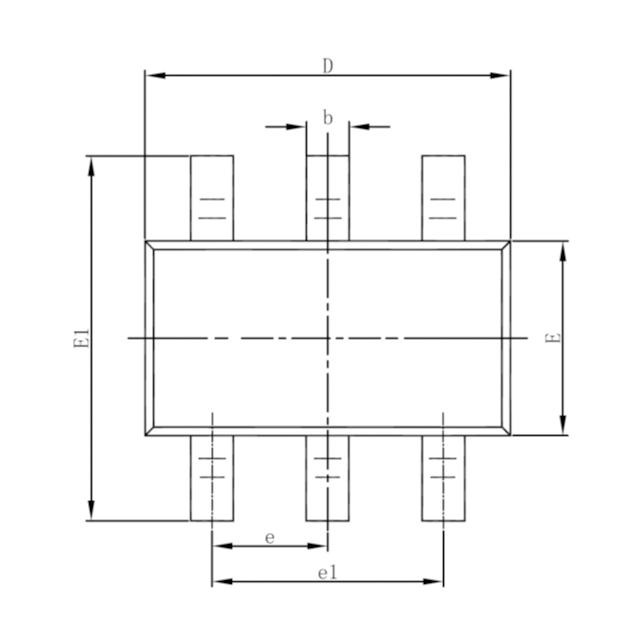

PL33011顶视图

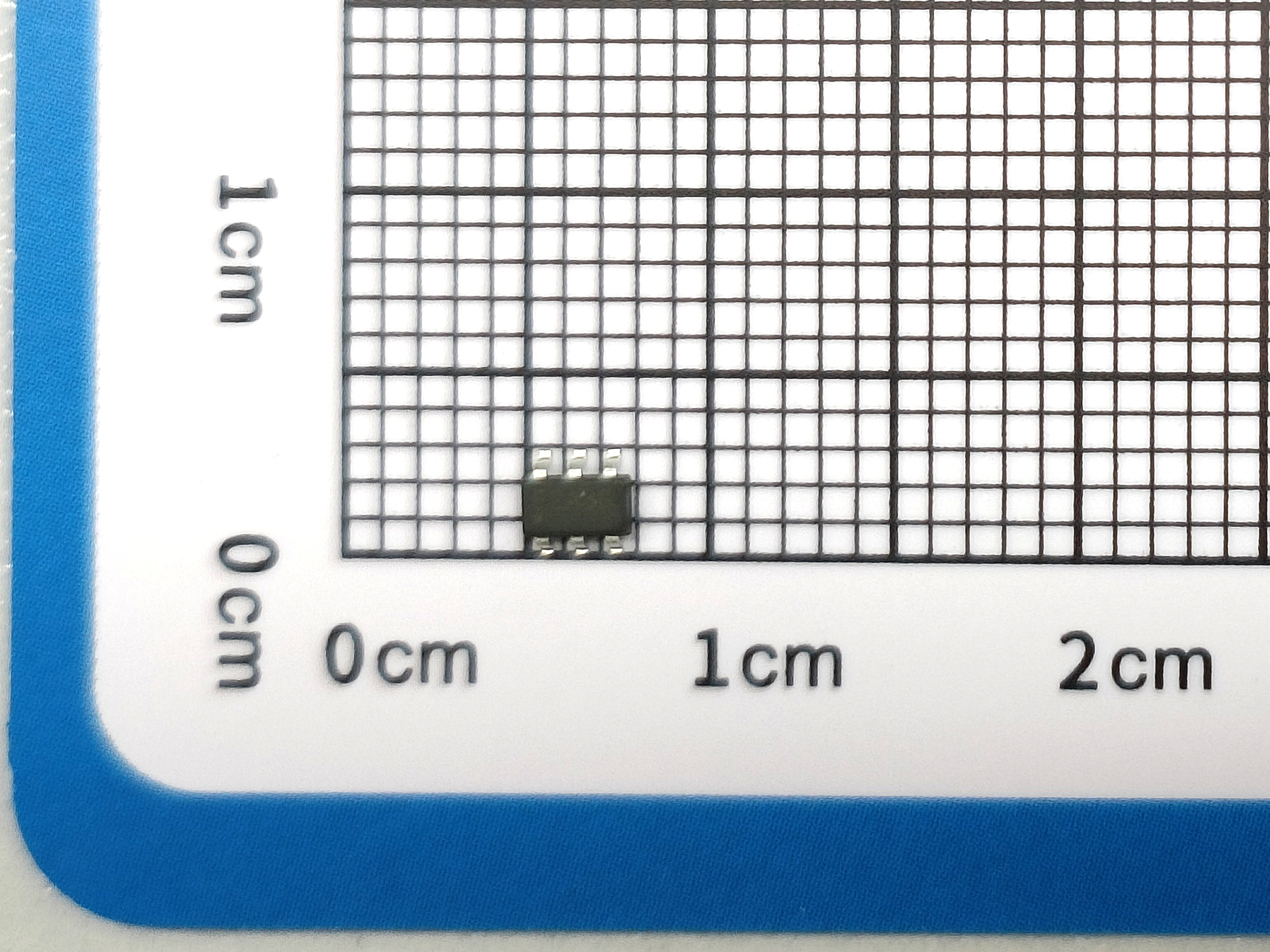

PL33011背视图

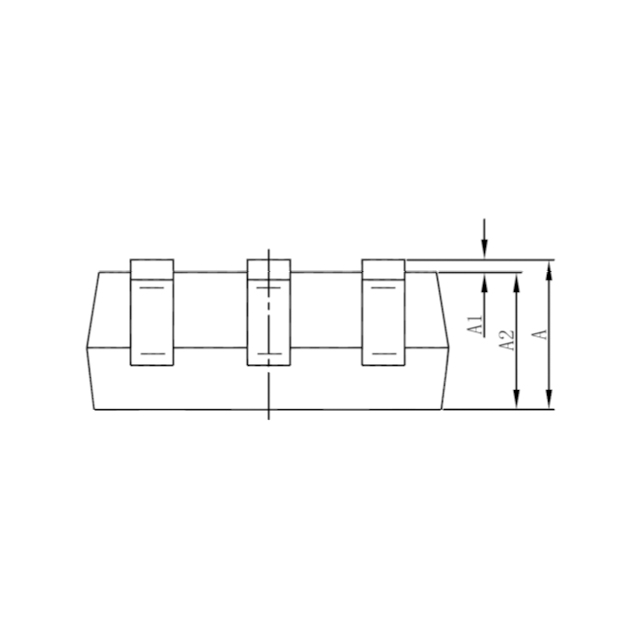

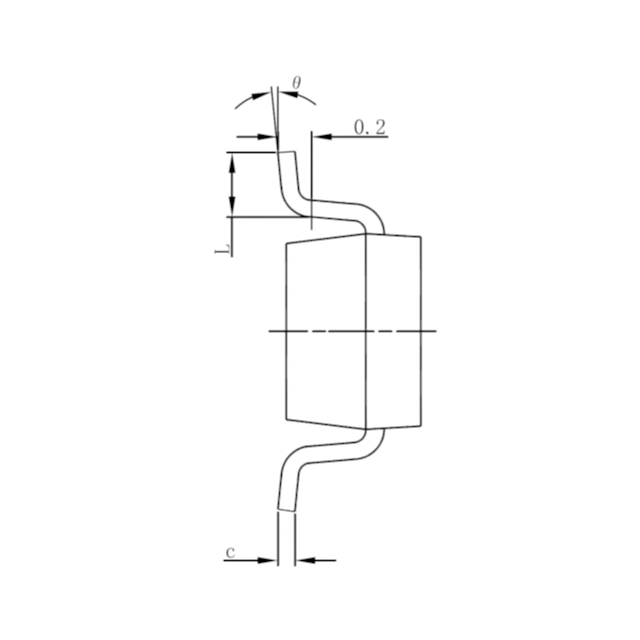

PL33011侧视图
6、管脚定义和功能描述

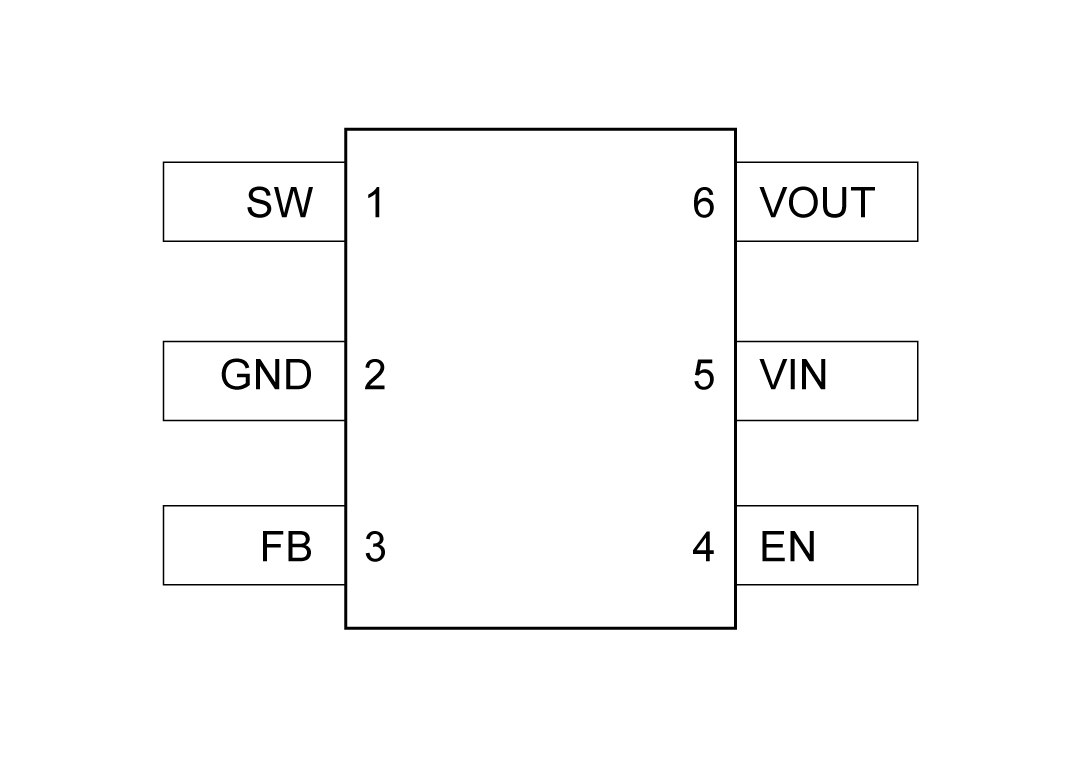

PL33011管脚定义图
管脚功能描述
| 序号 | 名称 | 描述 |
|---|---|---|
| 1 | SW | 功率开关引脚。将此引脚连接到电感器的开关节点 |
| 2 | GND | 地 |
| 3 | FB | 反馈输入。FB引脚用于检测输出电压。FB是一个敏感节点。需使FB引脚远离 SW 引脚. |
| 4 | EN | 使能输入。EN是一个数字输入引脚，用于开启或关闭稳压器。将EN引脚驱动为高电平来开启稳压器；驱动为低电平来关闭稳压器。EN引脚通过一个阻值较大的电阻在内部连接至输入电压VIN. |
| 5 | VIN | 输入引脚。使用一个 0.1μF的陶瓷电容器将该引脚与接地引脚进行去耦处理 |
| 6 | VOUT | 将此引脚连接到输出电压 |
二、技术文档
| 类型 | 标题 | 上传时间 | 文档下载 |
| 产品规格书（英文） | PL33011_Datasheet_r1.0 | 2025/05/06 | PDF下载 |
