PL62006是一款高效、同步双向降压-升压充电器。它是一个全面而灵活的升降压充电器平台  样品订购

一、产品详情

---

1、产品特征：

• 充电管理，包括涓流充电、CC(恒流) 充电、CV（恒压） 充电和充电终止功能

• 高达32V的宽范围输入和输出电压工作范围

• 最多支持4个端口（C1 端口、C2 端口、B 端口、A 端口）插拔检测

• 支持每个端口的过流、过压保护

• 支持1节到6节电池充电管理

• 支持4.2V和3.5V电池充电

• 可编程开关频率150KHz和300KHz

• 12位数模转换器，保证10mA/步的可编程电流限制

• 12位数模转换器，保证 5mV步的可编程输出电压

• 可编程线缆压降补偿

• 集成N-沟道驱动器，最多可连接四个USB端口

• VMONP引脚上的电池电压、总线电压和所有端口电压感应

• VMONP引脚上的电池电流、总线电流和所有端口电流感应

• 芯片上降压-升压控制器具有全面的保护功能

• 当总线电压接近电池电压时，支持直通处理

• I²C接口可用于与MCU（单片机）通信

• 芯片上LDO为MCU（单片机）供电

• 封装：QFN5x5-40

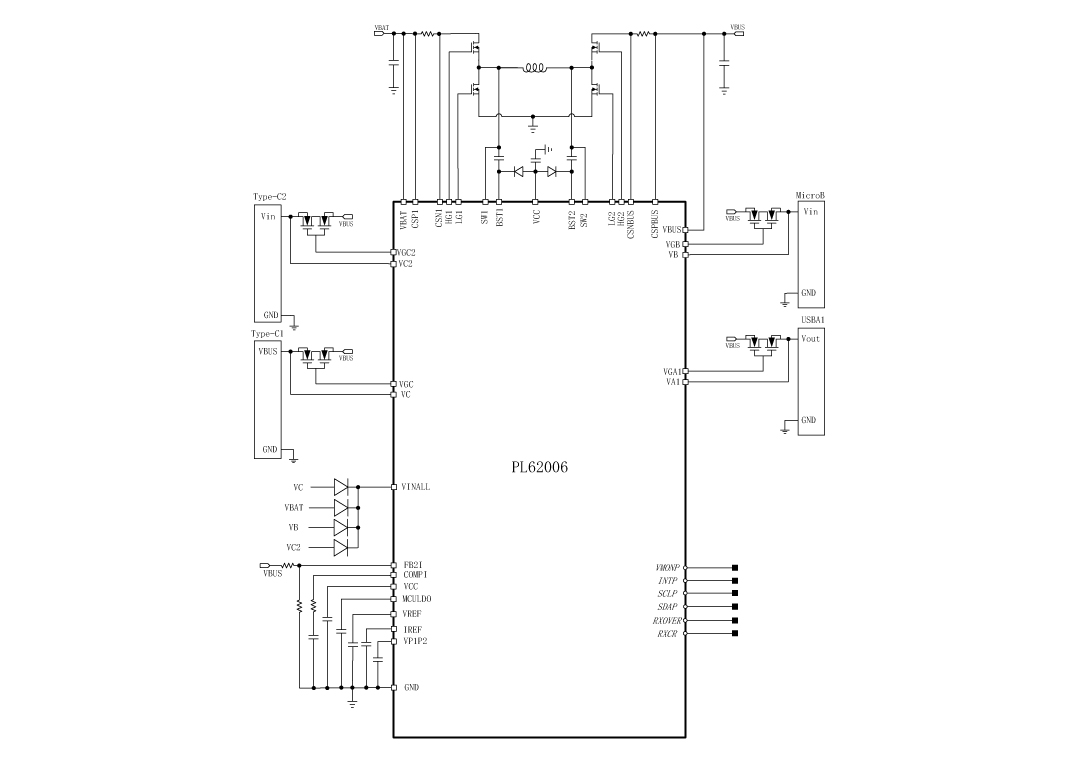

2、应用原理图：

3、产品描述

PL62006是一款高效、同步双向降压-升压充电器。它是一个全面而灵活的升降压充电器平台，专为大多数具有Type-C端口和PD协议的快速充电应用而设计。它可以编程为降压充电、升压充电或降压-升压充电。PL62006提供I²C接口与 MCU（单片机）通信，为电池和BUS（总线） 端子提供高压感应，为电池电流、BUS（总线） 电流和多达4个USB端口电流提供精确的电流感应。PL62006可与通用MCU（单片机）配合使用，为各种快速充电应用（如移动电源、电池组或便携式能量立方体等）提供完整、强大且灵活的升降压充电系统。

在充电模式下，它会提高或降低输入电压以有效地为电池充电。PL62006支持涓流充电、恒流 （CC） 充电和恒压 （CV） 充电管理。充电电流和充电电压可通过两个12位DAC转换器进行编程。

PL62006具有I²C接口，因此用户可以轻松控制充电/放电模式，并通过I²C对充电电流、充电电压、输出电压和输出电流限制进行编程。它还可监控多达4个USB端口的状态，并提供4个NMOS栅极驱动器以独立控制电源路径。用户还可以使用I²C来监控DC-DC的状态，甚至整个系统。

PL62006还提供VMONP引脚，MCU（单片机） 可以通过该引脚实时监控总线、电池电压、总线、电池电流和每个端口的电流。所有这些功能都简化了系统设计，并降低了任何充电系统的BOM成本。PL62006支持欠压保护、过压保护、过流保护、短路保护和过温保护，确保不同异常情况下的系统安全。

4、典型应用场景

• 移动电源

• 电池组

• 锂离子电池充电器

• 便携式设备

• 通用快速充电设备

• 智能USB插座

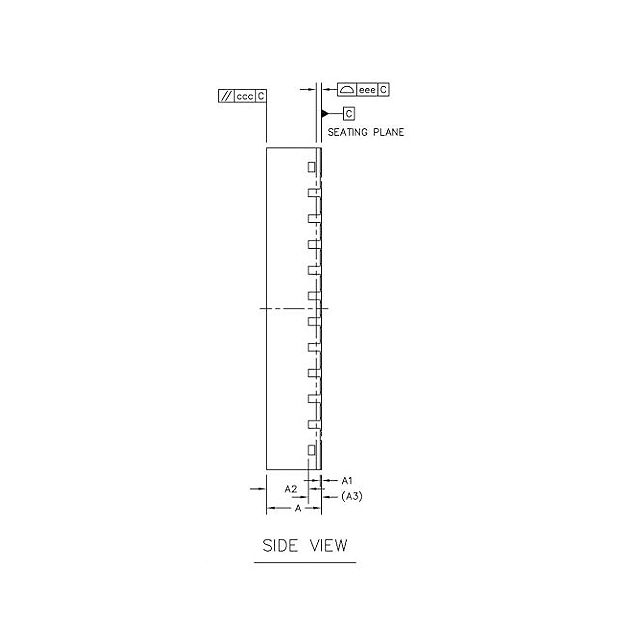

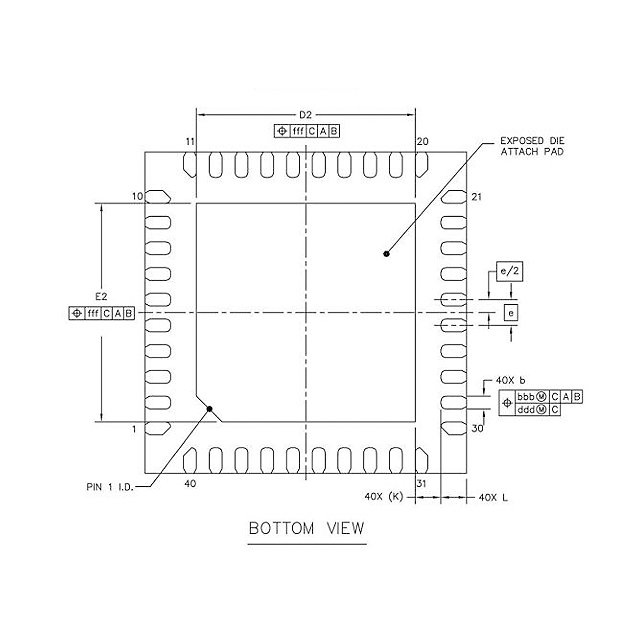

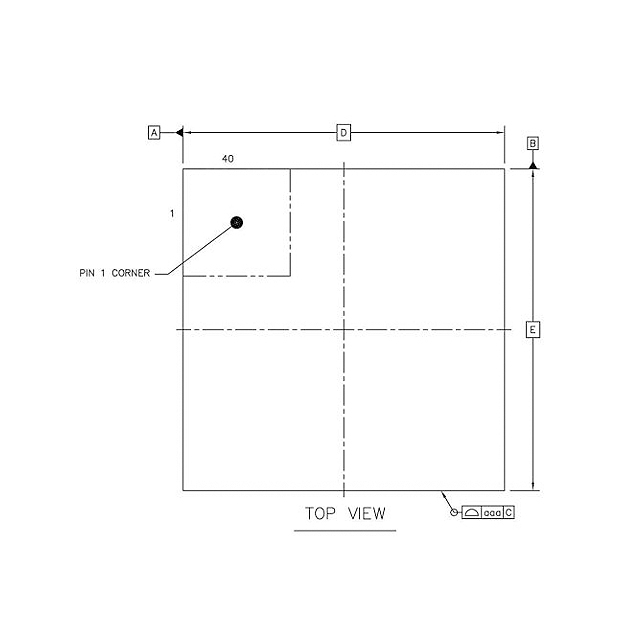

5、封装信息

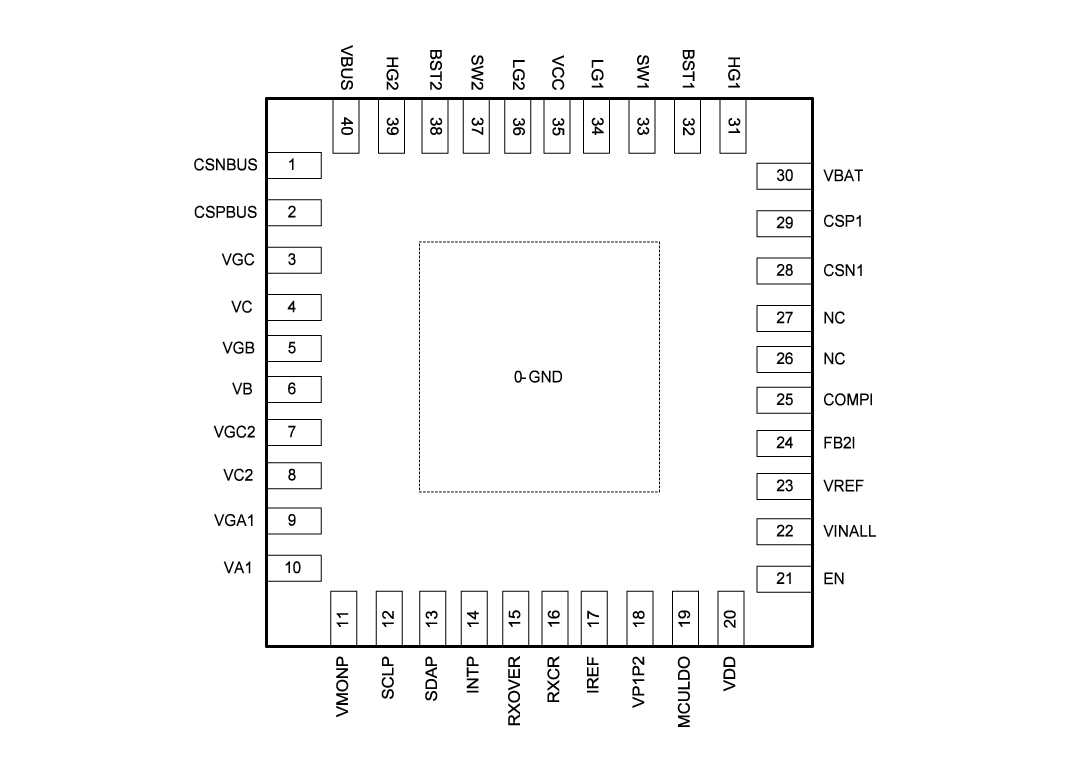

6、管脚定义和功能描述

管脚功能描述

序号	名称	描述
0	GND	封装外露焊盘，内部电路接地
1	CSNBUS	电流检测放大器的负输入。连接到电流检测电阻器的一个端子。
2	CSPBUS	电流检测放大器的正输入。连接到电流检测电阻器的一个端子。
3	VGC	NMOS（N沟道场效应管）栅极驱动器，用于控制C1端口的外部NMOS
4	VC	用于感应C端口的电压。
5	VGB	NMOS（N沟道场效应管）栅极驱动器，用于控制B端口的外部NMOS
6	VB	用于感应 B 端口的电压。
7	VGC2	NMOS（N沟道场效应管） 栅极驱动器，用于控制C2端口的外部NMOS
8	VC2	用于感应 C2 端口的电压。
9	VGA1	NMOS（N沟道场效应管） 栅极驱动器，用于控制A1端口的外部NMOS
10	VA1	用于感应 A1 端口的电压。
11	VMONP	用于检测总线/电池电压、总线/电池电流以及A/B/C1/C2端口截止MOS的电压降。将此引脚连接到MCU（单片机）
12	SCLP	I²C 时钟线。使用上拉电阻器 （典型值为10kΩ） 连接。连接到MCU（单片机）
13	SDAP	I²C 数据线。使用上拉电阻器（典型值为 10kΩ） 连接。连接到MCU（单片机）
14	INTP	用于中断信号的开漏输出。连接到MCU（单片机）
15	RXOVER	用于连接单片机多功能引脚[00:RXOVER 01: VRDAC2P05 10: CLK1MS 11:IFB_B]
16	RXCR	用于连接单片机多功能引脚[00:RXCRC 01: 0.9V 10: CLK_DIGT]
17	IREF	用于连接单片机多功能引脚[00:IREF 01: FB1 10: ADDSEL 11:IFB_A1]
18	VP1P2	1.2V电源。
19	MCULDO	单片机的3.3V电压输出
20	VDD	内部5V线性稳压器输出。将1μF电容器从VDD引脚连接到GND，尽可能靠近IC。
21	EN	使能引脚
22	VINALL	IC的电源。连接到带有低压肖特基二极管的电源轨。从该引脚到GND放置一个1μF电容器，尽可能靠近IC。
23	VREF	电压控制回路的参考电压。
24	FB2I	误差放大器输入。
25	COMP	误差放大器输出和 PWM（脉宽调制） 比较器的输入将频率补偿组件连接到此引脚。
26	NC	此引脚是浮动的，没有电气连接
27	NC	此引脚是浮动的，没有电气连接
28	CSN1	电流检测放大器的负输入。连接到电池侧电流检测电阻器的一个端子。
29	CSP1	电流检测放大器的正输入。连接到电池侧电流检测电阻器的一个端子。
30	VBAT	电池电压或输入电压。从该引脚到 GND 放置一个1μF电容器，尽可能靠近IC。
31	HG1	高侧开关场效应管的栅极驱动器
32	BST1	在SW和BST之间连接一个0.1μF或更大的电容器，为高侧栅极驱动器供电。
33	SW1	将此引脚连接到电感的电压转换节点。
34	LG1	低侧开关场效应管的栅极驱动器
35	VCC	用于高压侧和低压侧驱动器的电源
36	LG2	开关MOS的低侧栅极驱动器
37	SW2	将此引脚连接到电感的电压转换节点。
38	BST2	在SW和BST之间连接一个0.1μF或更大的电容器，为高端栅极驱动器供电。
39	HG2	高侧开关场效应管的栅极驱动器
40	VBUS	充电器的电源节点。

二、技术文档

---

类型	标题	上传时间	文档下载
产品规格书（英文）	PL62006_Datasheet_EN_V1.0	2025/06/24	PDF下载

三、应用方案

---

序号	标题
1
