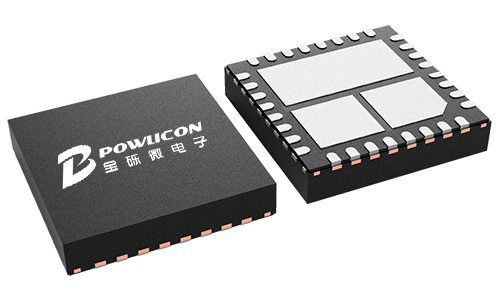

PL34051是一款输入电压范围2.8V至32V的高效的同步升压转换器。 样品订购
一、产品详情
1、产品特征：
-
输入电压范围：2.8V-32V
-
输出电压范围：4.5V-32V
-
集成了导通电阻为13mΩ的MOSFET开关
-
外部软启动（SS）
-
轻载情况下的脉冲跳跃模式
-
使用PWM信号或模拟信号对输出电流和电压进行动态编程
-
使用电阻可调节开关频率
-
频率抖动以实现良好的电磁干扰（EMI）性能
-
逐周期峰值电流限制
-
带有稳定恒流（CC）环路的输出平均电流限制
-
过电压保护（OVP）
-
可编程的不连续导通模式（DCM）和连续导通模式（CCM）
-
封装：QFN5x5-32

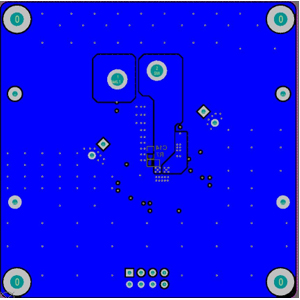

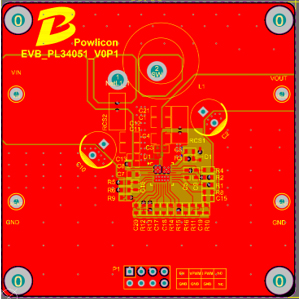

2、应用原理图：

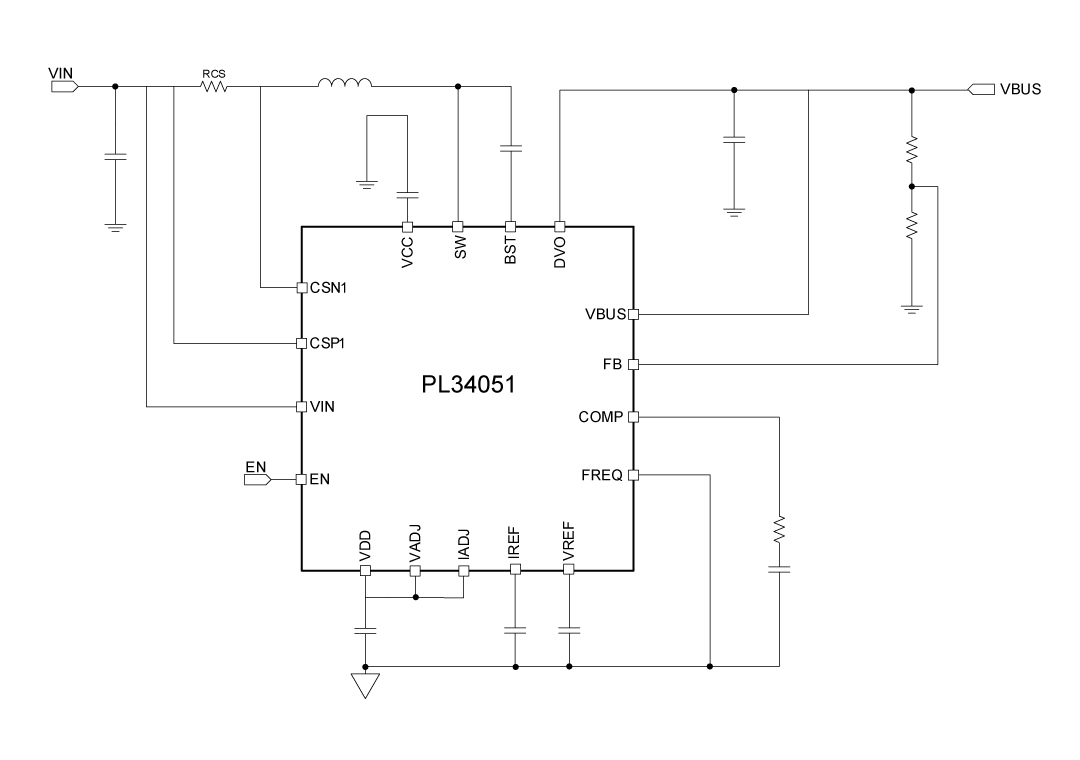

PL34051应用原理图
3、产品描述
PL34051是一款输入电压范围2.8V至32V的高效同步升压DC-DC转换器，它采用恒定导通时间（COT）控制拓扑，可提供快速的瞬态响应。PL34051集成了两个低导通电阻的功率场效应晶体管（FET）：一个导通电阻为13mΩ的开关FET和一个导通电阻为13mΩ的整流FET。此外，PL34051采用脉冲跳跃模式来提高轻载或空载情况下的效率。
开关频率可根据FREQ引脚与接地引脚之间不同的电阻值设置为150kHz或300kHz。该器件还具备可编程软启动功能，VADJ和IADJ引脚用于对输出VBUS电压和输出电流限制进行编程。它具备欠压锁定（UVLO）、软启动（SS）、内部稳压电源和斜率补偿功能，从而最大程度地减少了外部元件的数量。
PL34051提供电压控制环路和恒流环路。保护功能包括用于过载保护（OLP）的打嗝模式、过压保护（OVP）。
4、典型应用场景
-
蓝牙扬声器
-
USB Type-C 功率传输
-
便携式刷卡机（POS）终端
-
电子烟
5、封装信息

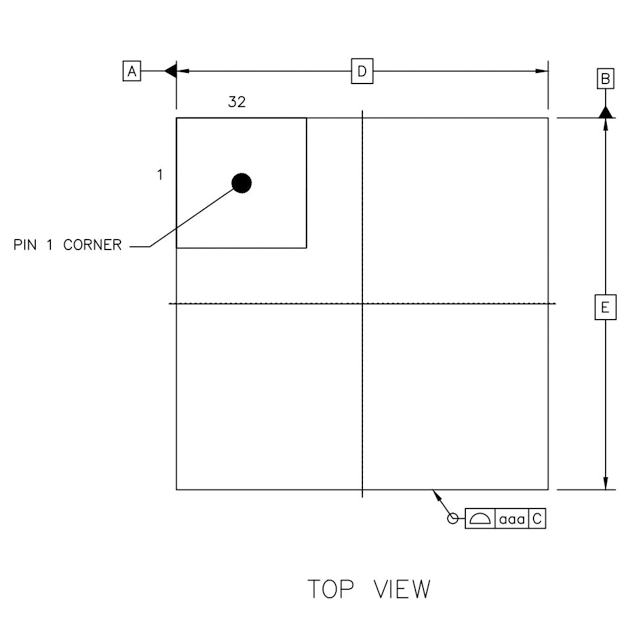

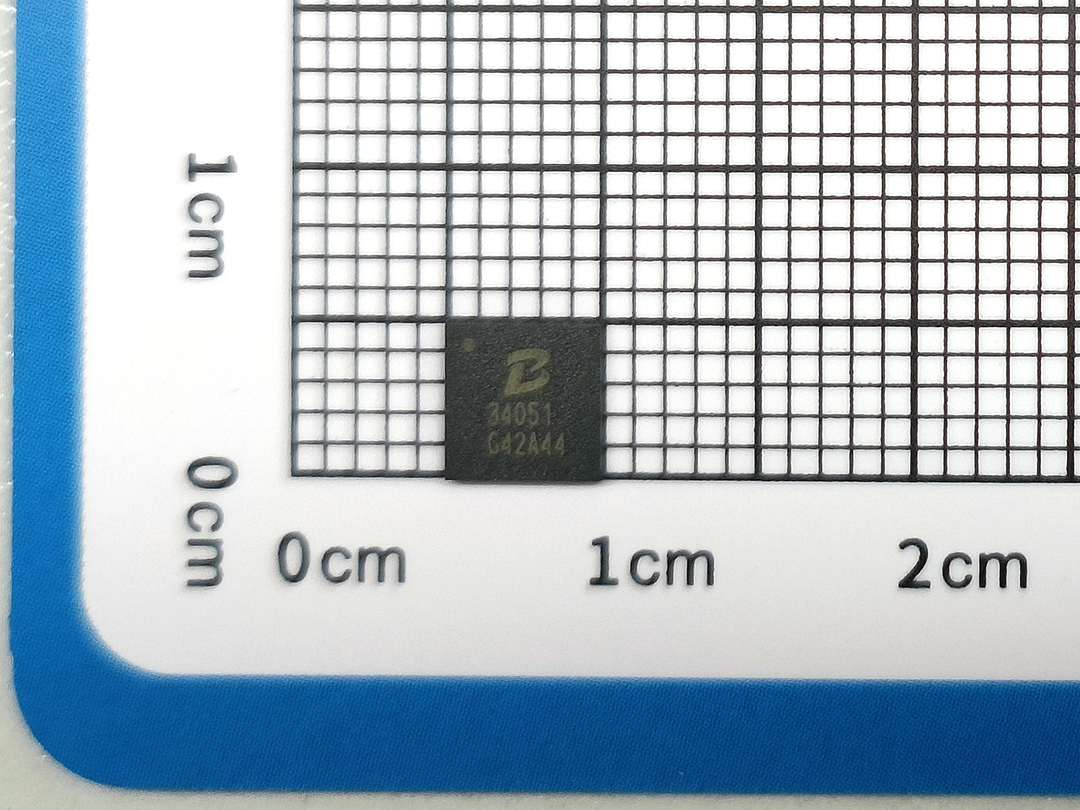

PL34051顶视图

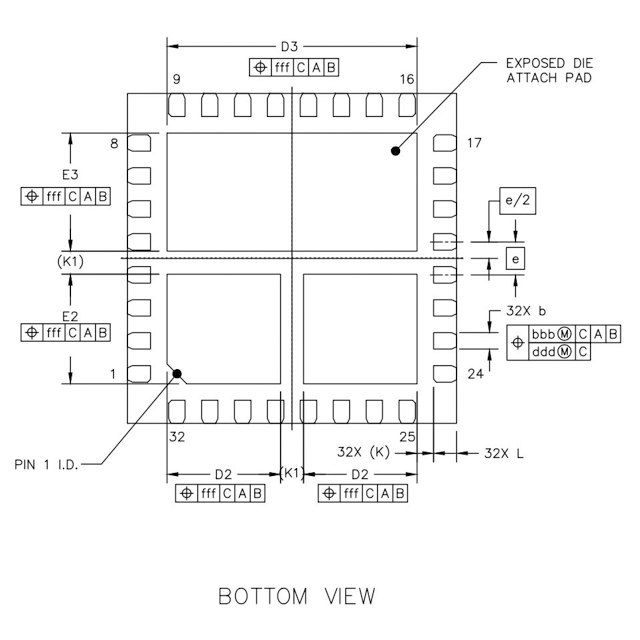

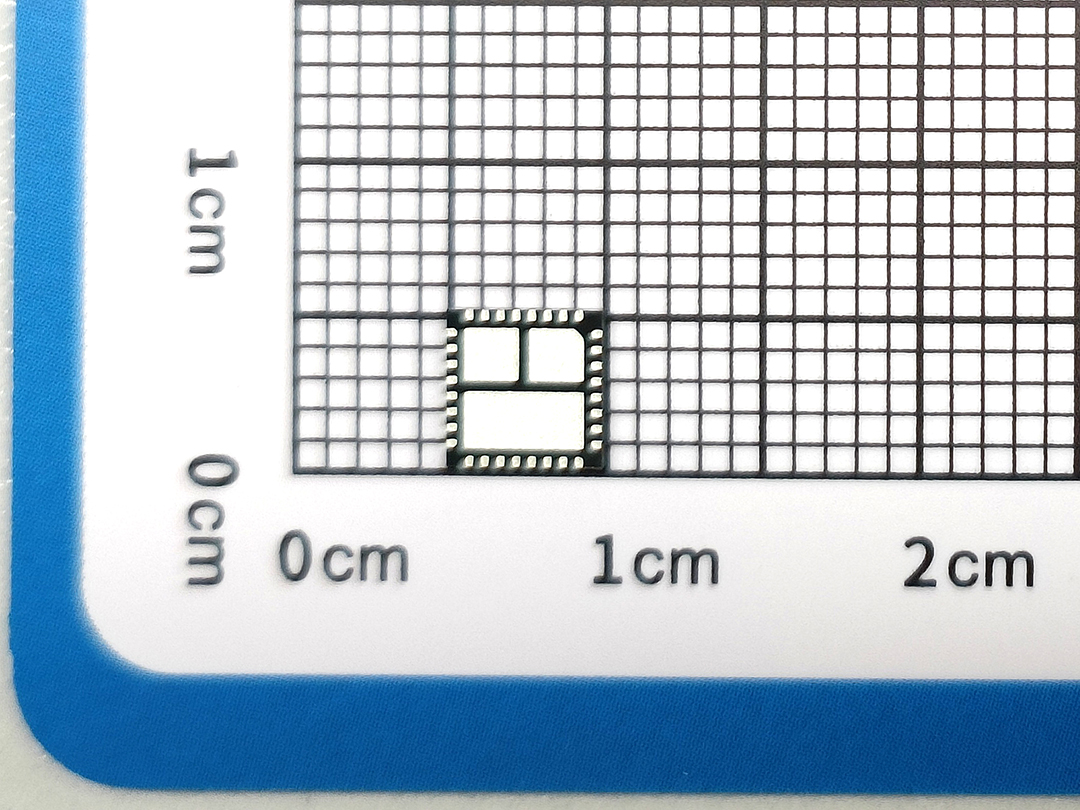

PL34051背视图

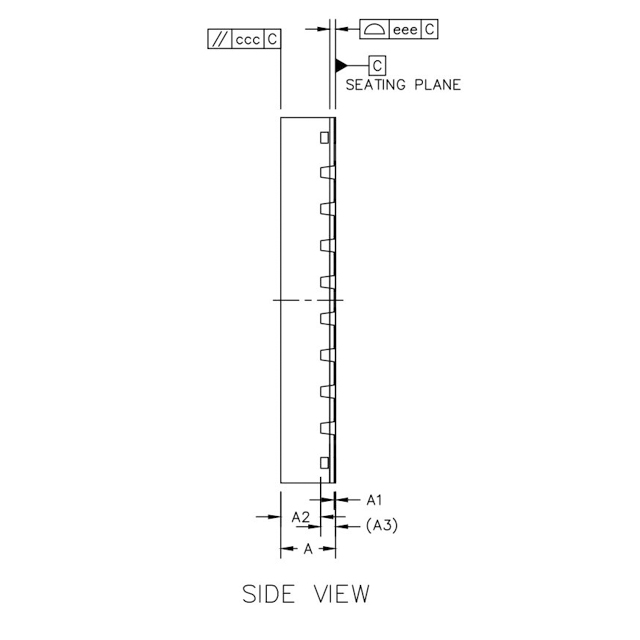

PL34051侧视图
6、管脚定义和功能描述

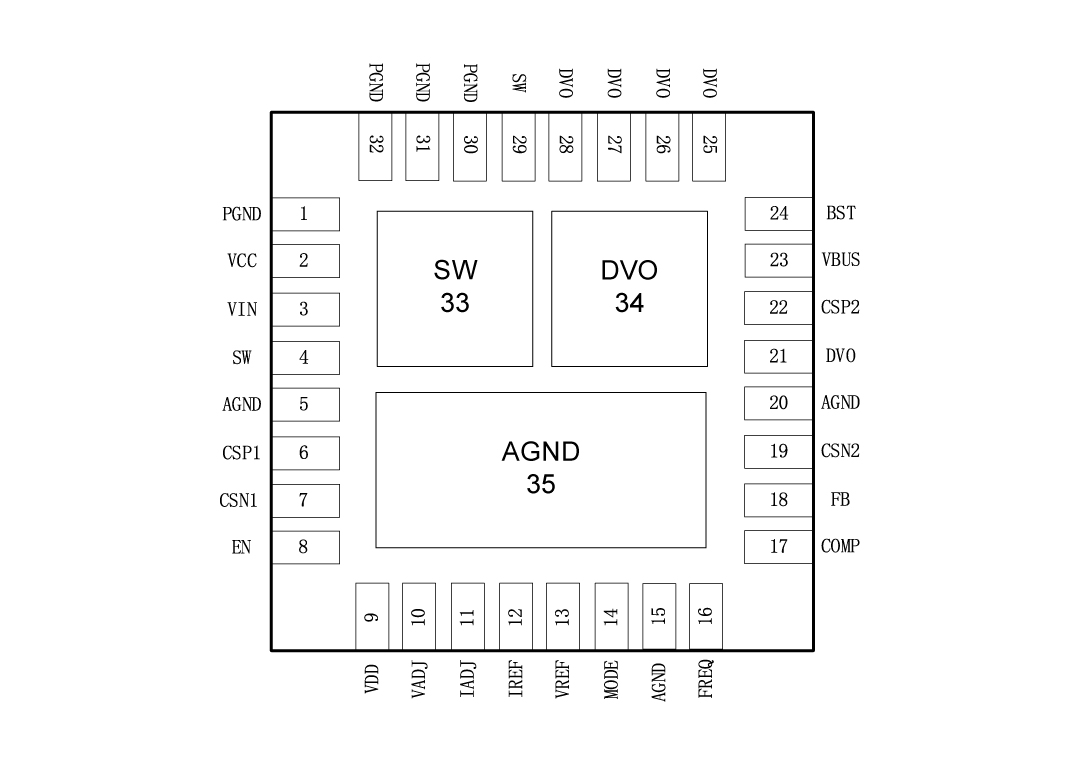

PL34051管脚定义图
管脚功能描述
| 序号 | 名称 | 描述 |
|---|---|---|
|
1/30/ 31/32 |
PGND | 电源地 |
| 2 | VCC | 5.0V电源，用于高压侧和低压侧驱动器 |
| 3 | VIN | 输入电压 |
| 4/29 | SW | 将此引脚连接到功率阶段的切换点 |
| 5/15/20 | AGND | 模拟地。将PGND和AGND连接到IC下的散热垫上 |
| 6 | CSP1 | 引输入电流检测。 |
| 7 | CSN1 | 输入电流检测。 |
| 8 | EN | 逻辑高将启用。逻辑低将禁用整个PL34051 。EN在内部通过一个高阻值电阻器被拉高。 |
| 9 | VDD | 5.4V电源，用于PL57002控制内核。 |
| 10 | VADJ | 将0-2V模拟电压或PWM信号连接到VREF引脚以编程电压参考控制。将此引脚连接到VDD将使VREF保持在恒定的2V。 |
| 11 | IADJ | 连接0-2V模拟电压或PWM信号以编程IREF引脚上的电压参考控制。将此引脚连接到VDD将强制IREF为2V |
| 12 | IREF | 输入和输出限流回路的参考电压。 |
| 13 | VREF | 电压控制回路的电压参考。 |
| 14 | MODE | 浮空 |
| 16 | FREQ | 连接到GND开关频率为150kHz。将此引脚连接到VDD以将开关频率设置为300kHz.建议使用150KHZ。 |
| 17 | COMP | 误差放大器输出 |
| 18 | FB | 总线电压反馈。在VBUS和GND之间连接一个电阻分压器。 |
| 19 | CSN2 | 输出电流检测。 |
| 22 | CSP2 | 输出电流检测。 |
| 23 | VBUS | 总线电压 |
| 24 | BST | 用于高侧MOSFET（场效应管）驱动器的升压驱动 |
|
21/25/26 /27/28 |
DVO | 同步输出节点 |
二、技术文档
| 类型 | 标题 | 上传时间 | 文档下载 |
| 产品规格书（英文） | PL34051_Datasheet_en_r1.0 | 2025/05/20 | PDF下载 |
三、应用方案
| 序号 | 标题 |
| 1 |

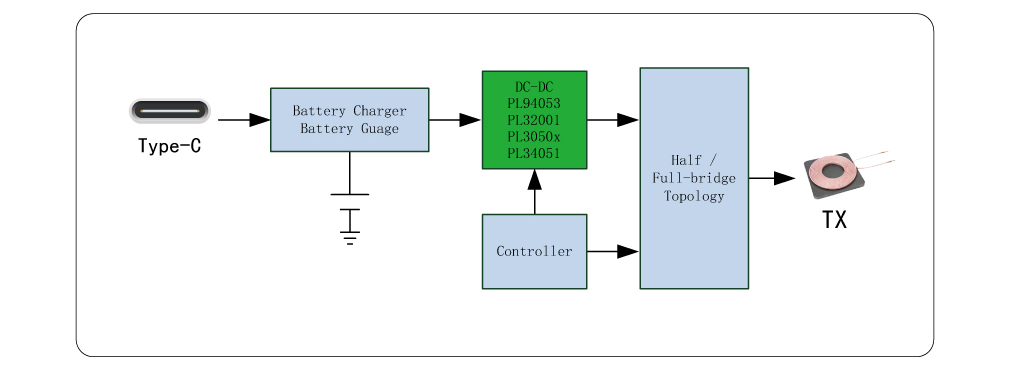

无线充应用方案
